专利号: 2023229292642
申请人: 潍坊柯汇新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

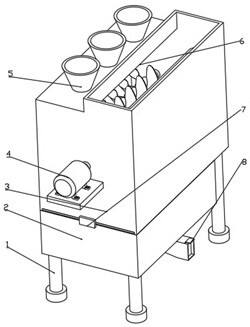

1.具有预混合功能的混合箱,包括下箱体(2),其特征在于:所述下箱体(2)底面对称装有四根支撑柱(1),所述下箱体(2)的上部设有上箱体(3),所述上箱体(3)的侧面一端设有支撑板,所述支撑板的顶端用螺栓固定有电机(4),所述上箱体(3)的顶端连通安装有多个加料斗(5),所述下箱体(2)底端侧面安装有抽拉槽(9),所述电机(4)连接有传动轴(10),所述传动轴(10)两侧对称转动设有转轴(11),两根所述转轴(11)上等距安装有多个混料叶片(15),所述下箱体(2)的内部安装有倾斜一定角度的筛网(14),所述筛网(14)下方为饲料出口槽(13),所述筛网(14)的一侧为存放大颗粒饲料的抽屉(16)。

2.根据权利要求1所述的具有预混合功能的混合箱,其特征在于:所述加料斗(5)设有四个,其中三个圆形的加料斗(5)等距分布在上箱体(3)顶端一侧,所述三个圆形的加料斗(5)上方设有漏斗型的挡板(6),所述上箱体(3)顶端另一侧开有矩形加料斗(5),所述矩形加料斗(5)的周侧设有挡板(6)。

3.根据权利要求2所述的具有预混合功能的混合箱,其特征在于:所述传动轴(10)穿过上箱体(3)的一端设有主动齿轮,所述转轴(11)的一侧也设有从动齿轮与传动轴(10)上的主动齿轮相配合。

4.根据权利要求3所述的具有预混合功能的混合箱,其特征在于:所述加料斗(5)下方设有一对内端朝下的入口挡板(12),所述入口挡板(12)与上箱体(3)内壁成一定夹角。

5.根据权利要求4所述的具有预混合功能的混合箱,其特征在于:所述抽拉槽(9)配合连接有开关挡板(7),所述出口槽(13)配合连接有出口挡板(8)。

6.根据权利要求5所述的具有预混合功能的混合箱,其特征在于:所述抽屉(16)在下箱体(2)上开设的滑槽上运动。

7.根据权利要求6所述的具有预混合功能的混合箱,其特征在于:所述下箱体(2)与上箱体(3)的底端均设有倾斜的隔板。
