专利号: 202322901268X
申请人: 镇江市正大工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

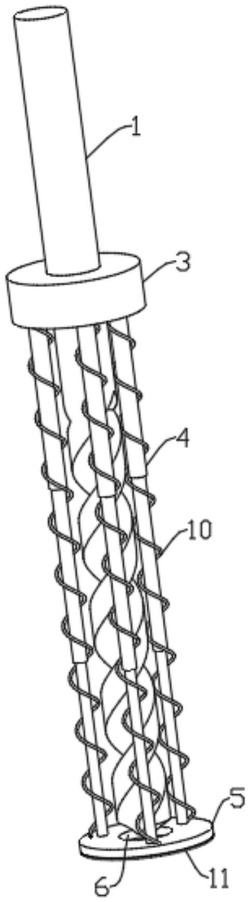

1.一种防偏斜高速钢钻头,其特征在于:包括钻头本体(1),所述钻头本体(1)的柄部上设置有环形凸起(2),所述环形凸起(2)外设置有环形外壳(3),所述环形外壳(3)靠近钻头本体(1)的刃部的一面上沿其周向设置有多个伸缩杆(4),多个所述伸缩杆(4)的端部均连接在压板(5)上,所述压板(5)上设置有使钻头本体(1)通过的中心孔(6)。

2.根据权利要求1所述的一种防偏斜高速钢钻头,其特征在于:所述环形凸起(2)的上下两侧对称设置有第一弧形凹槽(7)。

3.根据权利要求2所述的一种防偏斜高速钢钻头,其特征在于:所述环形外壳(3)的内部的上下两侧均设置有与第一弧形凹槽(7)配合使用的第二弧形凹槽(8)。

4.根据权利要求3所述的一种防偏斜高速钢钻头,其特征在于:所述第一弧形凹槽(7)的最大深度值小于其截面所在圆的半径值,所述第二弧形凹槽(8)的最大深度值大于其截面所在圆的半径值。

5.根据权利要求4所述的一种防偏斜高速钢钻头,其特征在于:所述第二弧形凹槽(8)内部设置有多个滚珠(9),所述滚珠(9)突出第二弧形凹槽(8)的部分进入到第一弧形凹槽(7)内。

6.根据权利要求1所述的一种防偏斜高速钢钻头,其特征在于:所述伸缩杆(4)设置有三根,三根所述伸缩杆(4)在环形外壳(3)上且沿其周向均匀分布。

7.根据权利要求1所述的一种防偏斜高速钢钻头,其特征在于:所述伸缩杆(4)外侧套接有弹簧(10),所述弹簧(10)的两端分别连接在环形外壳(3)和压板(5)上。

8.根据权利要求1所述的一种防偏斜高速钢钻头,其特征在于:所述压板(5)上设置有环形橡胶垫(11)。
