专利号: 2023228911857
申请人: 江苏福港信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

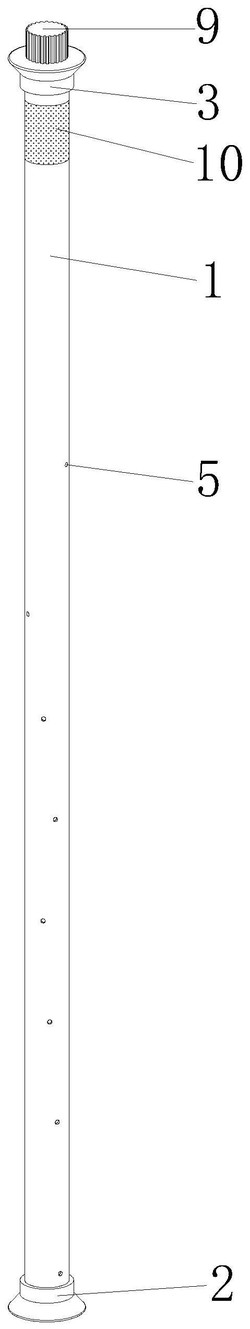

1.一种智能水质分层采样器,包括壳体(1)、底端盖(2)、顶端盖(3)和水样收集组件(4),其特征在于:所述顶端盖(3)螺纹连接在壳体(1)的一端,所述底端盖(2)螺纹连接在壳体(1)远离顶端盖(3)的一端,所述水样收集组件(4)设置在壳体(1)的内部;

所述水样收集组件(4)包括多个首尾相连的收集筒(41),所述收集筒(41)的外侧设置有泄压口(42),所述收集筒(41)外侧还设置有进水口(43),所述泄压口(42)与进水口(43)分别位于不同的水平高度,所述泄压口(42)与进水口(43)的内部均设置有止回阀(44),所述壳体(1)的外侧开设有多个与泄压口(42)和进水口(43)配合使用的进水孔(5),所述收集筒(41)的内部均设置有取用组件(7),所述取用组件(7)用于取出收集筒(41)内部采集的水样,所述壳体(1)的内部还设置有控制组件(6),各个所述收集筒(41)、顶端盖(3)和底端盖(2)之间通过控制组件(6)进行联动控制;

所述控制组件(6)包括底盖对接柱(63),所述底盖对接柱(63)转动连接在底端盖(2)的内侧,所述顶端盖(3)的内侧转动连接有转杆(64),所述转杆(64)的一端开设有传动槽(65),所述收集筒(41)的底部均开设有筒体对接槽(61),所述收集筒(41)的顶部均滑动连接有筒体对接柱(62),所述筒体对接柱(62)的一端延伸至收集筒(41)的内部且与取用组件(7)连接,相邻两个所述收集筒(41)通过筒体对接柱(62)与筒体对接槽(61)插接,所述底盖对接柱(63)插接在位于最底端筒体对接槽(61)的内部,位于最顶端的筒体对接柱(62)插接在传动槽(65)的内部。

2.根据权利要求1所述的一种智能水质分层采样器,其特征在于:所述取用组件(7)包括出水口(71),所述出水口(71)开设于收集筒(41)的顶部,所述收集筒(41)的内壁之间固定连接有固定架(73),所述筒体对接柱(62)的一端贯通固定架(73),所述筒体对接柱(62)的外侧与固定架(73)滑动连接,所述筒体对接柱(62)的外侧固定连接有活动板(72),所述筒体对接柱(62)的外侧且位于活动板(72)与固定架(73)之间均套有弹簧(74),所述活动板(72)的外侧固定连接有联动杆(75),所述联动杆(75)远离活动板(72)的一端固定连接有堵头(76),所述堵头(76)与出水口(71)配合使用。

3.根据权利要求1所述的一种智能水质分层采样器,其特征在于:所述转杆(64)远离传动槽(65)的一端延伸至顶端盖(3)的外侧且固定连接有旋钮(9),所述顶端盖(3)的内侧固定连接有填充杆(11),所述转杆(64)与填充杆(11)转动连接,所述填充杆(11)的底部与其中一个收集筒(41)的顶部相接触。

4.根据权利要求1所述的一种智能水质分层采样器,其特征在于:所述壳体(1)的外侧套有防滑套(10),所述防滑套(10)设置为橡胶套。

5.根据权利要求1所述的一种智能水质分层采样器,其特征在于:所述底端盖(2)的内部与顶端盖(3)的内部均设置有密封圈(8)。
