专利号: 2023228746883
申请人: 杨瑞凯
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于取样的反应釜,包括反应釜本体(1),所述反应釜本体(1)上设置有安装套筒(2),其特征在于:所述安装套筒(2)上插接有用于对所述反应釜本体(1)内部不同深度的原料进行同时取样的取样单元(3);

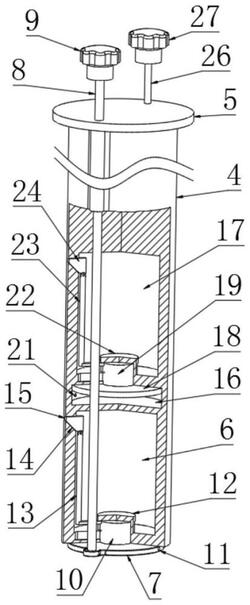

所述取样单元(3)包括插接于所述安装套筒(2)上的取样套管(4),所述取样套管(4)的底端内部开设有第一取样空腔(6),所述取样套管(4)的底端设置有第一挡盖(7),所述取样套管(4)上插接有第一连接轴(8),所述第一连接轴(8)的一端与所述第一挡盖(7)固定连接,所述第一连接轴(8)的另一端固定连接有第一把手(9),所述第一挡盖(7)上固定连接有第一凸块(10),所述第一取样空腔(6)的底端开设有第一插孔,所述第一凸块(10)插接于所述第一插孔内,所述第一挡盖(7)和所述第一凸块(10)上开设有相连通的第一通孔(11),所述第一取样空腔(6)的底端固定连接有多个第一支撑轴,多个所述第一支撑轴上固定连接有同一第二挡板(12),且所述第一凸块(10)的顶端与所述第二挡板(12)相啮合,所述第一凸块(10)的一侧固定连接有第一连接杆(13),所述第一连接杆(13)的一端转动连接有第一堵头(14),所述取样套管(4)的侧壁上开设有第二通孔(15),且所述第一堵头(14)插接于所述第二通孔(15)内。

2.根据权利要求1所述的一种便于取样的反应釜,其特征在于,所述取样单元(3)还包括开设于所述第一取样空腔(6)上方的错位空腔(16),所述错位空腔(16)的上方开设有第二取样空腔(17),所述错位空腔(16)内滑动连接有第二挡盖(18),所述第二挡盖(18)上固定连接有第二凸块(19),所述第二取样空腔(17)的底端开设有第二插孔,且所述错位空腔(16)与所述第二取样空腔(17)之间通过所述第二插孔相连通,所述第二凸块(19)插接于所述第二插孔内,所述第二挡盖(18)和所述第二凸块(19)上开设有相连通的第三通孔(20),所述取样套管(4)上开设有第四通孔(21),所述第二取样空腔(17)的底端固定连接有多个第二支撑轴,多个所述第二支撑轴上固定连接有同一第三挡板(22),且所述第二凸块(19)的顶端与所述第三挡板(22)相抵触,所述第二凸块(19)上固定连接有第二连接杆(23),所述第二连接杆(23)的一端转动连接有第二堵头(24),所述取样套管(4)上开设有第五通孔(25),且所述第二堵头(24)插接于所述第五通孔(25)内。

3.根据权利要求2所述的一种便于取样的反应釜,其特征在于,所述取样套管(4)上插接有第二连接轴(26),所述第二连接轴(26)的一端与所述第二挡盖(18)固定连接,所述第二连接轴(26)的另一端固定连接有第二把手(27)。

4.根据权利要求3所述的一种便于取样的反应釜,其特征在于,所述第一连接轴(8)和所述第二连接轴(26)上均套接有伸缩弹簧。

5.根据权利要求2所述的一种便于取样的反应釜,其特征在于,所述第一堵头(14)与所述第一连接杆(13)的转动连接位置处设置有第一扭转弹簧,所述第二堵头(24)与所述第二连接杆(23)的转动连接位置处设置有第二扭转弹簧。

6.根据权利要求2所述的一种便于取样的反应釜,其特征在于,所述第一堵头(14)和所述第二堵头(24)均为楔形结构,且所述第二通孔(15)和所述第五通孔(25)上均开设有与之相适配的楔形槽。

7.根据权利要求2所述的一种便于取样的反应釜,其特征在于,所述第四通孔(21)的一端开设于所述错位空腔(16)的底端,并与所述错位空腔(16)相连通,所述第四通孔(21)的另一端开设于所述取样套管(4)的底端。
