专利号: 2023228532738
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

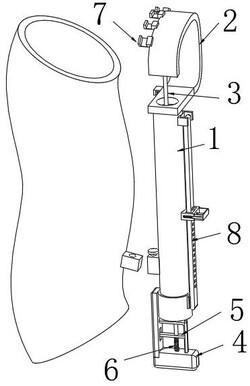

1.一种农业采摘机,包括连接管(1),其特征在于:所述连接管(1)的一端设置有橡胶条(2),所述橡胶条(2)远离连接管(1)的一端固定连接有连接杆(3),所述连接管(1)套设在连接杆(3)的表面,所述连接管(1)远离橡胶条(2)的一端设置有把手(4),所述把手(4)的内部设置有移动块(5),所述移动块(5)与连接杆(3)远离橡胶条(2)的一端固定连接,所述移动块(5)的底部固定连接有第一弹簧(6),所述第一弹簧(6)远离移动块(5)的一端和把手(4)的内部固定连接,所述橡胶条(2)的侧面设置有固定装置(7),所述连接管(1)的表面设置有便携装置(8),所述固定装置(7)包括连接块(701),所述连接块(701)与橡胶条(2)的侧面固定连接,所述连接块(701)的表面开设有转动槽(702),所述转动槽(702)的内壁固定连接有转动杆(703),所述转动杆(703)的表面转动套设有转动块(704)。

2.根据权利要求1所述的农业采摘机,其特征在于:所述转动块(704)的底部固定连接有第一橡胶块(705),所述连接块(701)的底部固定连接有第二橡胶块(708)。

3.根据权利要求1所述的农业采摘机,其特征在于:所述转动块(704)远离转动杆(703)的一侧固定连接有阻尼杆(706),所述阻尼杆(706)的表面套设有第二弹簧(707),所述第二弹簧(707)的一端和阻尼杆(706)的顶部固定连接,所述第二弹簧(707)远离阻尼杆(706)顶部的一端和转动块(704)的一侧固定连接,所述连接块(701)的侧面开设有固定孔(709)。

4.根据权利要求1所述的农业采摘机,其特征在于:所述连接块(701)的表面设置有连接袋(710),所述连接袋(710)的两头均开设开口,所述连接袋(710)的一端表面固定连接有矩形块(711),所述矩形块(711)的表面开设有圆孔(712),所述连接管(1)的侧面固定连接有连接框(713),所述连接框(713)的内壁和矩形块(711)的表面滑动连接,所述连接框(713)的表面插设有固定杆(714),所述固定杆(714)插设在矩形块(711)的表面。

5.根据权利要求1所述的农业采摘机,其特征在于:所述便携装置(8)包括背带(803),所述连接管(1)的侧面固定连接有凹型槽(801)。

6.根据权利要求5所述的农业采摘机,其特征在于:所述凹型槽(801)的内壁固定连接有圆杆(802),所述背带(803)的一端转动套设在圆杆(802)的表面,所述背带(803)的表面均匀开设有矩形孔(804)。

7.根据权利要求5所述的农业采摘机,其特征在于:所述背带(803)的表面滑动套设有矩形环(805),所述矩形环(805)的侧面和连接管(1)的表面固定连接,所述矩形环(805)远离连接管(1)的一侧开设有小孔(809),所述小孔(809)的内壁滑动连接有限位杆(808),所述限位杆(808)远离小孔(809)的一端固定连接有U型板(807),所述矩形环(805)的侧面开设有滑槽(806),所述滑槽(806)的内壁和U型板(807)滑动连接,所述U型板(807)的一端固定连接有第三弹簧(810),所述第三弹簧(810)与滑槽(806)远离U型板(807)的一侧固定连接。

8.根据权利要求7所述的农业采摘机,其特征在于:所述背带(803)远离圆杆(802)的一端固定连接有正极磁块(811),所述连接管(1)的表面底部固定连接有负极磁块(812)。
