专利号: 2023228458871
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

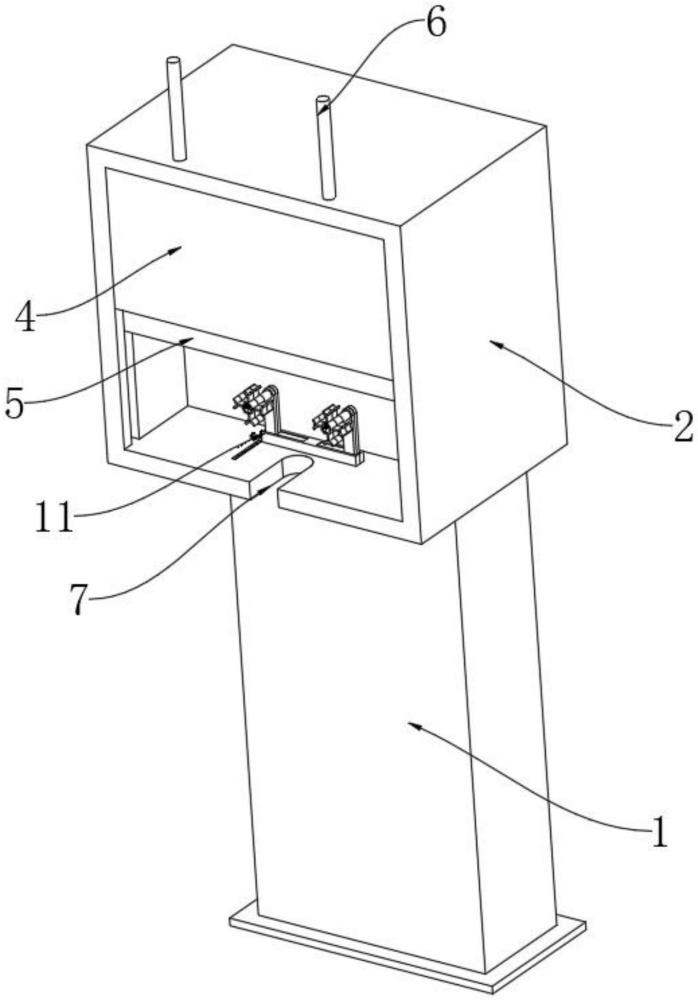

1.一种防盗充电桩,其特征在于,包括支座(1)、设置于所述支座(1)顶部一侧为敞口的充电盒(2)以及设置于所述充电盒(2)最内侧内壁上用于外界充电器插头的插孔(3),所述充电盒(2)的敞口内设置有用于防止外部人员偷电的密封遮盖机构,所述支座(1)底端的内壁上设置有用于防止充电器插头在外力拉拽下从所述插孔(3)内侧脱离的增固机构:所述密封遮盖机构垂直固定于所述充电盒(2)顶端内壁上的固定板(4)、滑动设置于所述固定板(4)背侧的活动板(5)以及两个对称安装于所述充电盒(2)顶部的伸缩杆(6),所述伸缩杆(6)的伸缩端穿入所述充电盒(2)内并与所述活动板(5)的顶部相固接,所述充电盒(2)底端的内壁上开设有呈U型状的穿线孔(7);

所述增固机构包括两个对称设置于所述穿线孔(7)敞口上方的活动柱(8)、设置于所述活动柱(8)杆身上的可调式夹线部件以及设置于所述充电盒(2)底端内壁上用于作用两个所述活动柱(8)对向活动的驱动部件。

2.根据权利要求1所述的一种防盗充电桩,其特征在于,所述驱动部件包括内部为空腔横向固定于所述充电盒(2)底端内壁上驱动盒(11)、横向转动设置于所述驱动盒(11)两侧内壁之间的双向螺杆(12)、两个对称螺纹连接于所述双向螺杆(12)杆身上的螺母座(13)以及两个对称设置于所述驱动盒(11)上方的活动架(14),所述驱动盒(11)的顶面上横向开设有与所述活动架(14)相适配的滑缝,所述活动架(14)贯穿所述滑缝并与所述螺母座(13)相固接,所述活动柱(8)垂直固定于所述活动架(14)的侧面上。

3.根据权利要求1所述的一种防盗充电桩,其特征在于,所述可调式夹线部件包括转动套设于所述活动柱(8)杆身上转筒(9)、若干个通过支架固定于所述转筒(9)筒身上的夹板(10)以及设置于所述活动柱(8)末端用于将所述转筒(9)紧固的锁定组件,若干个所述夹板(10)尺寸大小不一。

4.根据权利要求2所述的一种防盗充电桩,其特征在于,所述驱动部件还包括设置于所述驱动盒(11)一侧的转动柱(18)、紧固套接于所述转动柱(18)杆身上的传动齿轮(19)以及滑动设置于所述充电盒(2)底端内壁上并与所述传动齿轮(19)相啮合的传动齿板(20),所述转动柱(18)转动穿入所述驱动盒(11)内并与所述双向螺杆(12)的一端相固接。

5.根据权利要求4所述的一种防盗充电桩,其特征在于,所述传动齿板(20)的底端固定有滑座(22),所述充电盒(2)底端的内壁上开设有与所述滑座(22)相适配的滑道,所述滑座(22)与所述滑道一侧内壁之间固接有压紧弹簧(23)。

6.根据权利要求5所述的一种防盗充电桩,其特征在于,所述传动齿板(20)的侧壁垂直固定有滑动块(21),所述滑动块(21)的末端螺纹贯穿有定位螺杆(24),所述充电盒(2)底端的内壁上开设有若干个与所述定位螺杆(24)相适配的定位孔(25)。

7.根据权利要求3所述的一种防盗充电桩,其特征在于,所述锁定组件包括贴合于所述活动柱(8)末端并与所述转筒(9)的敞口端相固接的固定片(15),所述固定片(15)的末端螺纹贯穿有固定螺杆(16),所述活动柱(8)的末端环绕开设有若干个固定孔(17)。
