专利号: 2023228370220
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

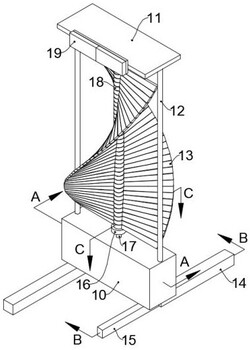

1.一种新能源警示牌,包括底座(10),其特征在于:所述底座(10)下侧设置有两个左右对称设置的主支撑杆(14),每个所述主支撑杆(14)内均设置有副支撑杆(15),所述底座(10)上侧设置有光伏板(11),所述光伏板(11)前端面固定有警示灯(19),所述光伏板(11)与所述底座(10)之间设置有风力驱动组件;

所述风力驱动组件包括转动轴(17),所述转动轴(17)外周上设置有两个上下对称的固定环(16),两个所述固定环(16)之间设置有上下等距分布的转动环(18),每个所述转动环(18)外周上均固定有两个对称设置的扇叶(13),每个所述转动环(18)上端面内均设置有限位槽(26),每个所述限位槽(26)内均滑动配合有限位块(25),每个所述限位块(25)分别固定于位于其上侧的所述转动环(18)下端面上。

2.根据权利要求1所述的一种新能源警示牌,其特征在于:下侧的所述固定环(16)固定于所述转动轴(17)外周上,上侧的所述固定环(16)与所述转动轴(17)上端螺纹配合,最下侧的所述转动环(18)固定于下侧的所述固定环(16)上,所述转动轴(17)贯穿每个所述转动环(18)。

3.根据权利要求2所述的一种新能源警示牌,其特征在于:每个所述限位槽(26)均以所述转动轴(17)为中心呈弧形设置,所述限位槽(26)的弧长由下至上逐渐增大,所述扇叶(13)可组成螺旋状。

4.根据权利要求1所述的一种新能源警示牌,其特征在于:所述底座(10)内固定有发电机(20),所述发电机(20)左右两侧均设置有与所述底座(10)固设的蓄电池(21),所述转动轴(17)下端转动安装于所述底座(10)上端面上,所述转动轴(17)下端与所述发电机(20)上端动力连接。

5.根据权利要求4所述的一种新能源警示牌,其特征在于:所述光伏板(11)与所述底座(10)之间固定有两个左右对称的支撑杆(12),所述警示灯(19)与所述蓄电池(21)通过导线电性连接。

6.根据权利要求1所述的一种新能源警示牌,其特征在于:所述底座(10)下端面内转动配合有两个中心轴(22),两个所述中心轴(22)之间的连线与所述底座(10)下端面的对角线重合,两个所述主支撑杆(14)分别固定于两个所述中心轴(22)下端面上。

7.根据权利要求6所述的一种新能源警示牌,其特征在于:每个所述主支撑杆(14)内均设有开口向下的导向槽(24),两个所述导向槽(24)左右两侧均连通设有限位腔(23),两个所述副支撑杆(15)与对应侧的所述导向槽(24)均滑动配合,两个所述副支撑杆(15)左右两侧端面上均固定有导向块(27),四个所述导向块(27)分别与对应侧的所述限位腔(23)滑动配合。
