专利号: 2023228323802
申请人: 常州森图精密工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

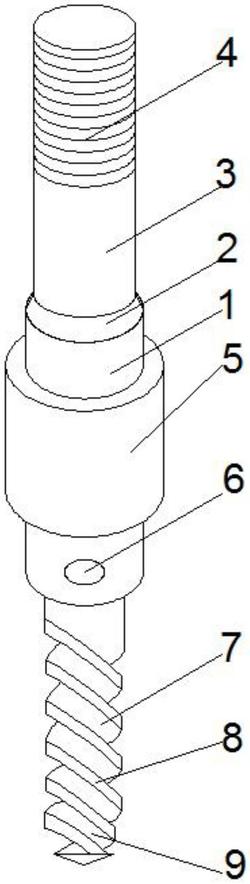

1.一种用于航空航天板材钻孔的可分离式钻头,包括刀柄(1),其特征在于,所述刀柄(1)的内部设置有固定结构(6);

所述固定结构(6)包括固定仓(601),固定仓(601)开设在刀柄(1)的下端内部,所述固定仓(601)的内部固定有弹簧(602),且弹簧(602)的底部固定有挡板(603),并且挡板(603)的内部贯穿固定有限制杆(604),所述限制杆(604)的下端外侧开设有安装孔(607),且安装孔(607)的内部通过螺纹连接有螺纹杆(606),并且安装孔(607)关于限制杆(604)的竖直中心线对称设置有两组,其中螺纹杆(606)贯穿刀柄(1)的外侧壁,所述限制杆(604)的底部固定有连接板(605)。

2.根据权利要求1所述的可分离式钻头,其特征在于:所述螺纹杆(606)与刀柄(1)螺纹连接,且固定仓(601)与挡板(603)的尺寸相吻合。

3.根据权利要求1所述的可分离式钻头,其特征在于:所述刀柄(1)的顶部固定有安装槽(2),且安装槽(2)的顶部固定有固定杆(3),并且固定杆(3)的上端外侧开设有螺纹槽(4)。

4.根据权利要求3所述的可分离式钻头,其特征在于:所述刀柄(1)的外侧胶黏有耐磨垫(5)。

5.根据权利要求1或4所述的可分离式钻头,其特征在于:所述连接板(605)的底部固定有钻头(7),且钻头(7)的下端外侧开设有排屑槽(8),并且钻头(7)的外表面喷涂有颜料(9)。

6.根据权利要求5所述的可分离式钻头,其特征在于:所述钻头(7)的上端外侧开设有导温槽(10)。

7.根据权利要求3所述的可分离式钻头,其特征在于:所述固定杆(3)的直径小于刀柄(1)的直径。
