专利号: 2023228168830
申请人: 浙江新德裕拉链科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

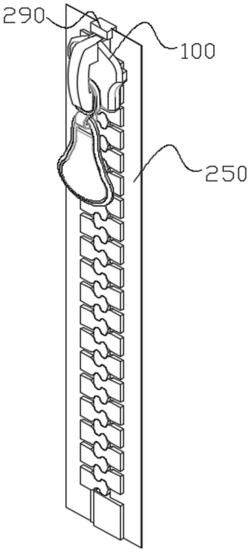

1.一种组装式拉链,包括:上拉头(100)、下拉头(160)、连接件(200)以及连接块(260),其特征在于:所述上拉头(100)上表面前端开设有嵌合槽一(110);

所述上拉头(100)上表面后端开设有嵌合槽二(140),所述上拉头(100)下表面前端设有上对接块(120),所述上对接块(120)下方设有下拉头(160),所述下拉头(160)上表面前端设有下对接块(170);

所述上拉头(100)上表面设有连接件(200),所述连接件(200)下表面前端设有嵌合块一(230),所述连接件(200)下表面后端设有嵌合块二(210),所述上拉头(100)和下拉头(160)之间设有拉链(250),右侧所述拉链(250)左端设有链齿,最上方所述链齿上端设有连接块(260)。

2.如权利要求1所述的一种组装式拉链,其特征在于:所述连接块(260)上表面中心开设有插槽(270),所述连接块(260)前侧面开设有卡槽二(280),所述连接块(260)上端设有限位块(290);

所述限位块(290)下端设有卡扣二(300),所述卡扣二(300)与卡槽二(280)相互嵌合。

3.如权利要求2所述的一种组装式拉链,其特征在于:所述嵌合槽二(140)上表面中心开设有卡槽一(150),所述嵌合块二(210)下表面设有卡扣一(220),所述卡扣一(220)与卡槽一(150)相互嵌合。

4.如权利要求1所述的一种组装式拉链,其特征在于:所述嵌合块一(230)下表面中心贯穿设有螺纹孔三(240),所述上对接块(120)下表面中心贯穿设有螺纹孔一(130),所述下对接块(170)上表面中心贯穿设有螺纹孔二(180)。

5.如权利要求4所述的一种组装式拉链,其特征在于:所述下拉头(160)下表面、螺纹孔二(180)同心处向上凹陷设有凹槽(190),所述螺纹孔一(130)、螺纹孔二(180)和螺纹孔三(240)同心,且所述螺纹孔一(130)、螺纹孔二(180)和螺纹孔三(240)内侧均设有螺丝。

6.如权利要求5所述的一种组装式拉链,其特征在于:所述嵌合块一(230)与嵌合槽一(110)相互嵌合,所述嵌合块二(210)与嵌合槽二(140)相互嵌合。
