专利号: 2023228039990
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

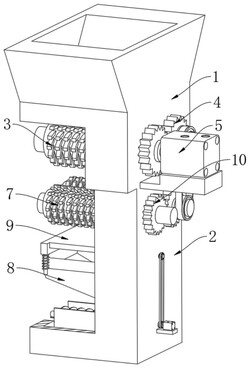

1.一种建筑固体废料处理设备,包括粉碎箱(1)和处理箱(2),其特征在于:所述粉碎箱(1)的底端与处理箱(2)的顶端固定连接,所述粉碎箱(1)的两端分别活动连接有两个粉碎辊一(3),且两个粉碎辊一(3)的一端固定连接有齿轮一(4),所述粉碎辊一(3)的一端固定连接有伺服电机一(5),且粉碎辊一(3)的一端固定连接有传动轮一(6),所述处理箱(2)的两端分别活动连接有两个粉碎辊二(7),且两个粉碎辊二(7)的一端固定连接有齿轮二(10),所述粉碎辊二(7)的一端固定连接有传动轮二(11),且传动轮二(11)和传动轮一(6)的外壁皆套设有传动带一(12),所述处理箱(2)的内部活动连接有筛选机构(9),且筛选机构(9)的底端设置有排料机构(8)。

2.根据权利要求1所述的一种建筑固体废料处理设备,其特征在于:所述筛选机构(9)包括转杆一(901)、凸轮(902)、筛网(903)、伸缩杆(904)和弹簧(905),所述转杆一(901)的中间位置与凸轮(902)的内部固定连接,且凸轮(902)的凸面紧贴于筛网(903)的底端,所述筛网(903)的底端四角与多个伸缩杆(904)的顶端固定连接,所述弹簧(905)套设于伸缩杆(904)的外壁。

3.根据权利要求2所述的一种建筑固体废料处理设备,其特征在于:所述转杆一(901)的两端皆活动连接于处理箱(2)的内壁,所述筛网(903)的两端皆滑动连接于处理箱(2)的内壁。

4.根据权利要求3所述的一种建筑固体废料处理设备,其特征在于:所述筛网(903)位于粉碎辊二(7)的下方,所述伸缩杆(904)的底端活动连接于处理箱(2)的内部,所述转杆一(901)的一端固定连接有传动轮三(13),且传动轮三(13)位于处理箱(2)的外侧。

5.根据权利要求1所述的一种建筑固体废料处理设备,其特征在于:所述排料机构(8)包括导料板(801)、导料框(802)、螺旋叶片(803)和转杆二(804),所述导料板(801)的导料口朝向导料框(802)的顶端,所述螺旋叶片(803)套设于转杆二(804)的外壁,且螺旋叶片(803)位于导料框(802)的内部。

6.根据权利要求5所述的一种建筑固体废料处理设备,其特征在于:所述导料板(801)呈倾斜状,且导料板(801)的两端皆固定连接于处理箱(2)的内壁,所述转杆二(804)的两端皆活动连接于处理箱(2)的内壁。

7.根据权利要求6所述的一种建筑固体废料处理设备,其特征在于:所述转杆二(804)一端固定连接有伺服电机二(14),且伺服电机二(14)位于处理箱(2)的外侧,所述转杆二(804)的一端固定连接有传动轮四(15),且传动轮四(15)和传动轮三(13)的外壁皆套设有传动带二(16),且传动带二(16)位于处理箱(2)的外侧。
