专利号: 2023227987011
申请人: 湖北图峰电气工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

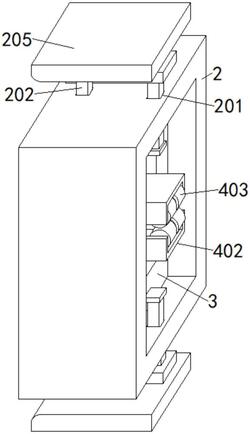

1.一种辅助安装穿线施工装置,包括墙体(1)、线槽(101)、穿线管(102)、穿线架(2)、支撑板B(3)、滑槽C(301)、调节架B(4)、阻尼伸缩杆C(401)、支撑架(402)和电动导线辊(403),所述墙体(1)侧方嵌入设置有线槽(101),所述线槽(101)内壁侧方嵌入设置有穿线管(102),所述线槽(101)内部设置有穿线架(2),所述穿线架(2)内部中间固定安装有支撑板B(3),所述支撑板B(3)上下方相对嵌入设置有滑槽C(301),所述滑槽C(301)内侧相对滑动设置有调节架B(4),所述调节架B(4)相对面固定安装有阻尼伸缩杆C(401),且阻尼伸缩杆C(401)外侧配套设置有弹簧,所述阻尼伸缩杆C(401)端部相对面固定安装有支撑架(402),所述支撑架(402)相对处两侧均通过轴承转动设置有电动导线辊(403),其特征在于:所述支撑板B(3)外侧设置有可方便工作人员自由调节电动导线辊的间距对不同规格线缆进行辅助穿线处理的间距调节穿线机构,所述穿线架(2)上下方设置有可方便工作人员将穿线架支撑在不同大小线槽内的调节支撑机构。

2.如权利要求1所述的一种辅助安装穿线施工装置,其特征在于:所述调节支撑机构由滑槽A(201)、调节架A(202)、限位槽A(203)、阻尼伸缩杆A(204)、支撑板A(205)、滑槽B(206)、限位块A(207)和阻尼伸缩杆B(208)构成;

所述穿线架(2)上下方两侧均嵌入设置有滑槽A(201),并列的两个所述滑槽A(201)内侧之间滑动设置有调节架A(202),所述调节架A(202)侧方嵌入设置有限位槽A(203),所述调节架A(202)上方两侧固定安装有阻尼伸缩杆A(204),且阻尼伸缩杆A(204)外侧配套设置有弹簧,所述阻尼伸缩杆A(204)端部上方之间固定安装有支撑板A(205),所述穿线架(2)内壁上下方靠近调节架A(202)侧方嵌入设置有滑槽B(206),所述滑槽B(206)内侧滑动设置有限位块A(207),且限位块A(207)契合滑动设置在限位槽A(203)内侧,所述限位块A(207)侧方和滑槽B(206)内壁侧方之间固定安装有阻尼伸缩杆B(208),且阻尼伸缩杆B(208)外侧配套设置有弹簧。

3.如权利要求1所述的一种辅助安装穿线施工装置,其特征在于:所述间距调节穿线机构由限位槽B(302)、限位槽C(303)、滑槽D(404)、限位块B(405)、阻尼伸缩杆D(406)、阻尼伸缩杆E(407)和限位块C(408)构成;

所述支撑板B(3)侧方上下相对嵌入设置有限位槽B(302),所述调节架B(4)下方相对面嵌入设置有滑槽D(404),所述滑槽D(404)内侧滑动设置有限位块B(405),且限位块B(405)契合滑动设置在限位槽B(302)内侧,所述限位块B(405)侧方和滑槽D(404)内壁侧方之间固定安装有阻尼伸缩杆D(406),且阻尼伸缩杆D(406)外侧配套设置有弹簧,所述调节架B(4)侧方靠近滑槽C(301)内侧上下相对固定安装有阻尼伸缩杆E(407),且阻尼伸缩杆E(407)外侧配套设置有弹簧,所述阻尼伸缩杆E(407)端部侧方固定安装有限位块C(408),所述滑槽C(301)内壁侧方嵌入设置有限位槽C(303),且限位块C(408)契合滑动设置在限位槽C(303)内侧。

4.如权利要求2所述的一种辅助安装穿线施工装置,其特征在于:所述限位槽A(203)有若干个,且呈等距并列设置。

5.如权利要求3所述的一种辅助安装穿线施工装置,其特征在于:所述限位槽B(302)有若干个,且呈等距并列设置。

6.如权利要求3所述的一种辅助安装穿线施工装置,其特征在于:所述限位块C(408)侧方呈弧形状设置,所述限位槽C(303)有若干个,且呈弧形状等距并列设置。
