专利号: 2023227960998
申请人: 唐山学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

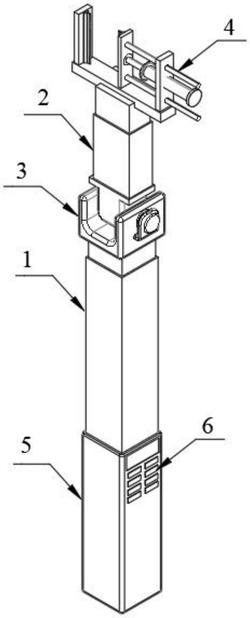

1.果树枝条剪切器,其特征在于:包括支撑杆(1)和连接杆(2),用于连接所述支撑杆(1)顶端和连接杆(2)底端所采用的角度调节组件(3),设置于所述连接杆(2)顶端的剪切头(4)和设置于所述支撑杆(1)底端的手柄(5),所述手柄(5)中设置有控制器和蓄电池,所述手柄(5)上设置有控制按钮(6),所述角度调节组件(3)、蓄电池、控制按钮(6)和剪切头(4)均电性连接所述控制器。

2.根据权利要求1所述的果树枝条剪切器,其特征在于:所述支撑杆(1)包括底端固定在所述手柄(5)上的中空外杆一(11),底端伸入所述中空外杆一(11)中的内杆一(12),滑动连接在所述中空外杆一(11)中的滑块一,固定在所述手柄(5)上的电动推杆一,所述电动推杆一的一端伸入所述中空外杆一(11)内,所述电动推杆一的活塞杆杆头驱动连接所述滑块一,所述电动推杆一电性连接所述控制器。

3.根据权利要求2所述的果树枝条剪切器,其特征在于:所述连接杆(2)的底端设置有连接座(20);所述角度调节组件(3)包括固定在所述内杆顶端的U形座(31),可转动连接所述U形座(31)两个竖向部所采用的转轴(32),固定在所述U形座(31)一侧的角度调节电机(33),所述角度调节电机(33)的输出轴通过联轴器驱动连接所述转轴(32),所述连接座(20)固定在所述转轴(32)上。

4.根据权利要求3所述的果树枝条剪切器,其特征在于:所述连接杆(2)包括底端固定在所述连接座(20)上的中空外杆二(21),底端伸入所述中空外杆二(21)中的内杆二(22),滑动连接在所述中空外杆二(21)中的滑块二,固定在所述连接座(20)上的电动推杆二,所述电动推杆二的一端伸入所述中空外杆二(21)内,所述电动推杆二的活塞杆杆头驱动连接所述滑块二,所述电动推杆二电性连接所述控制器。

5.根据权利要求4所述的果树枝条剪切器,其特征在于:所述剪切头(4)包括连接板(41),正对设置于所述连接板(41)一侧的前横向板(42)和后横向板(43),活动设置于所述前横向板(42)和后横向板(43)之间的活动刀座(44),用于驱动所述活动刀座(44)靠近或远离所述前横向板(42)所采用的电动推杆三(45),所述连接板(41)、前横向板(42)和后横向板(43)之间呈“匚”字形设置,所述前横向板(42)的底部设置有固定切刀(46),所述活动刀座(44)上正对所述固定切刀(46)设置有活动切刀(47),所述电动推杆三(45)固定在所述后横向板(43)上,所述内杆二(22)的顶端固定连接所述连接板(41)。

6.根据权利要求5所述的果树枝条剪切器,其特征在于:所述后横向板(43)上相邻设置有两个滑孔,所述滑孔中滑动连接有滑杆(48),所述滑杆(48)的顶端固定在所述活动刀座(44)上。

7.根据权利要求1所述的果树枝条剪切器,其特征在于:所述手柄(5)的底端设置有充电接口,所述充电接口用于给所述蓄电池充电。
