专利号: 2023227794112
申请人: 安徽创港建设发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

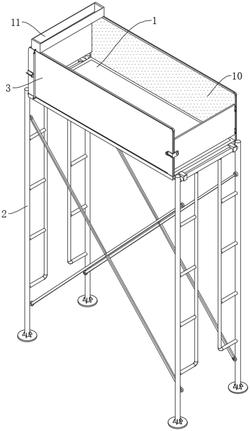

1.一种脚手架支撑板的防护结构,包括支撑板本体(1),其特征在于,所述支撑板本体(1)的底端设有支撑架体(2),所述支撑板本体(1)上侧的正反两面对称焊接有防护板(3),且反面所述防护板(3)的端头皆铰接有侧板(4),所述侧板(4)的正面连接有连接块(5),正面所述防护板(3)的外侧连接有固定板(6),且固定板(6)靠近连接块(5)的一侧设有移动板(7),所述移动板(7)的外侧连接有拉动杆(9),所述移动板(7)的内侧连接有连接弹簧(8),且连接弹簧(8)的另一端和正面所述防护板(3)相连接,所述连接块(5)的内部开设有与移动板(7)相适配的卡槽。

2.根据权利要求1所述的一种脚手架支撑板的防护结构,其特征在于,两组所述防护板(3)相互靠近的一侧分别胶合有缓冲垫(10),且缓冲垫(10)设置为橡胶材质。

3.根据权利要求1所述的一种脚手架支撑板的防护结构,其特征在于所述防护板(3)的上侧设有收集框(11),且收集框(11)的正面连接有滑动杆(15),并且滑动杆(15)的外侧套设有套杆(14),所述套杆(14)的顶端通过插设杆和滑动杆(15)相连接。

4.根据权利要求3所述的一种脚手架支撑板的防护结构,其特征在于,所述套杆(14)的底端连接有对接块(12),且对接块(12)的内侧连接有移动块(13),正面所述防护板(3)的内部开设有与移动块(13)相适配的滑道。

5.根据权利要求4所述的一种脚手架支撑板的防护结构,其特征在于,所述移动块(13)的外壁分布有滚珠,且滚珠的外侧和滑道的内壁相接触。

6.根据权利要求3所述的一种脚手架支撑板的防护结构,其特征在于,所述收集框(11)的底端设有橡胶垫,且橡胶垫的外侧尺寸与收集框(11)的内侧尺寸相适配。

7.根据权利要求1所述的一种脚手架支撑板的防护结构,其特征在于,所述移动板(7)远离连接块(5)的一侧连接有滑块,所述固定板(6)的内部开设有与滑块相适配的滑轨。
