专利号: 2023227766432
申请人: 上海铖加实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

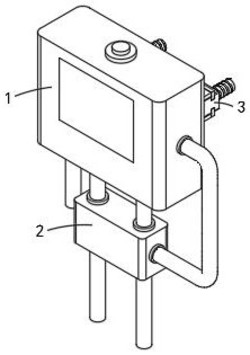

1.室内恒温水循环加热装置,包括热水器(1)和恒温组件(2),其特征在于:所述热水器(1)上设有定位机构(3);

所述定位机构(3)包括定位组件和连接组件;

所述定位组件包括抵接在热水器(1)背面的两个连接块(301),所述连接块(301)的内部开设有连接仓(307),所述连接仓(307)的内部固定有隔板(308),所述隔板(308)的上表面和下表面均固定有弹簧(304),上下两侧所述弹簧(304)相背的一侧均固定有支撑板(306),所述支撑板(306)滑动连接在连接仓(307)的内部,上下两侧所述支撑板(306)相背的一侧均固定有限位块(309),上下两侧所述限位块(309)相背的一侧均贯穿并延伸至连接块(301)的外侧。

2.根据权利要求1所述的室内恒温水循环加热装置,其特征在于:所述连接组件包括固定在热水器(1)背面的四个连接板(302),上下两侧所述连接板(302)分别抵接在连接块(301)的顶面和底面,所述连接板(302)的外侧固定有加强板(310),所述连接板(302)的内部开设有限位孔(311),所述连接板(302)的背面固定有限位板(303),所述连接块(301)的上表面和下表面均开设有限位槽(305),上下两侧所述限位板(303)相对的一侧分别贯穿并延伸至上下两侧限位槽(305)的内部,所述限位板(303)滑动连接在限位槽(305)的内部,上下两侧所述限位块(309)相背的一侧分别贯穿并延伸至上下两侧限位孔(311)的内部。

3.根据权利要求1所述的室内恒温水循环加热装置,其特征在于:所述限位块(309)的左右两侧均设为斜面,所述支撑板(306)在连接仓(307)内做上下线性运动。

4.根据权利要求1所述的室内恒温水循环加热装置,其特征在于:所述连接仓(307)内腔的顶壁和底壁均开设有供限位块(309)贯穿的穿孔。

5.根据权利要求2所述的室内恒温水循环加热装置,其特征在于:所述限位块(309)与限位孔(311)位于同一直线上,所述连接板(302)为L形板。

6.根据权利要求2所述的室内恒温水循环加热装置,其特征在于:所述连接块(301)滑动连接在上下两侧连接板(302)之间,所述限位板(303)与限位槽(305)间隙配合。

7.根据权利要求2所述的室内恒温水循环加热装置,其特征在于:四个所述连接板(302)呈矩形分布在热水器(1)上。
