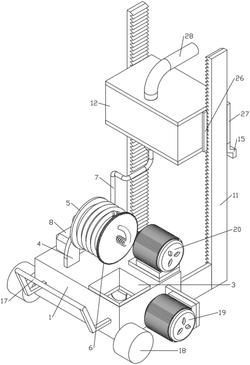

1.一种墙体抹灰机构，包括盛料盒(1)，其特征在于：所述盛料盒(1)内部转动连接有螺旋翅片(2)，所述盛料盒(1)外部上端一侧后端固定连接有集料斗(3)，所述盛料盒(1)内部上侧固定连接有拱形的支撑板(4)，所述支撑板(4)靠近集料斗(3)的一侧转动连接有收卷筒(5)，所述收卷筒(5)同盛料盒(1)之间设置有连动结构(6)，所述收卷筒(5)外部缠绕有输料管(7)，所述盛料盒(1)外部上侧固定连接有抽料泵(8)，所述抽料泵(8)下侧于盛料盒(1)内部固定连接有抽料管(9)，所述抽料泵(8)同支撑板(4)之间通过设置有出料管(10)连接，所述出料管(10)一端同抽料泵(8)固定连接，所述出料管(10)另一端同支撑板(4)远离集料斗(3)的一侧转动连接，所述盛料盒(1)外部前端两侧均固定连接有齿杆(11)，所述齿杆(11)之间设置有升降盒(12)，所述升降盒(12)外部两侧均开设有配合齿杆(11)使用的安装孔(13)，所述升降盒(12)内部设置有配合齿杆(11)使用的连携驱动结构(14)，所述升降盒(12)外部前侧下端固定连接有抹灰板(15)，所述升降盒(12)同齿杆(11)之间设置有限位结构(16)。

2.根据权利要求1所述的一种墙体抹灰机构，其特征在于：所述盛料盒(1)外部后侧固定连接有把手(17)，所述盛料盒(1)外部两侧后端均转动连接有行走轮(18)，所述盛料盒(1)外部一侧固定连接有配合螺旋翅片(2)使用的搅拌电机(19)。

3.根据权利要求1所述的一种墙体抹灰机构，其特征在于：所述连动结构(6)包括固定连接于盛料盒(1)外部上侧的驱动电机(20)，所述驱动电机(20)靠近收卷筒(5)的一侧的转轴上固定连接有驱动齿轮(21)，所述收卷筒(5)靠近集料斗(3)一侧的边缘处开设有配合驱动齿轮(21)使用的齿槽(22)。

4.根据权利要求1所述的一种墙体抹灰机构，其特征在于：所述连携驱动结构(14)包括转动连接于升降盒(12)内部前侧的两个爬升齿轮(23)，所述爬升齿轮(23)同齿杆(11)相互啮合，所述升降盒(12)内部前侧转动连接有两个同爬升齿轮(23)啮合的主齿轮(24)，所述主齿轮(24)位于爬升齿轮(23)之间，所述升降盒(12)内部底端固定连接有配合主齿轮(24)使用的升降电机(25)。

5.根据权利要求1所述的一种墙体抹灰机构，其特征在于：所述限位结构(16)包括固定连接于升降盒(12)外部两侧前端配合齿杆(11)使用的主限位板(26)，所述升降盒(12)外部两侧于安装孔(13)外部后侧均固定连接有配合齿杆(11)使用的副限位块(27)。

6.根据权利要求1所述的一种墙体抹灰机构，其特征在于：所述升降盒(12)外部上侧固定连接有喷管(28)，所述喷管(28)下端延伸至升降盒(12)外部下侧，所述输料管(7)一端穿过收卷筒(5)的转轴同出料管(10)的一端转动连接，所述输料管(7)外部于收卷筒(5)一侧套接有弹簧(29)，所述输料管(7)另一端同喷管(28)下端转动连接。
