专利号: 2023226996174
申请人: 楚雄三农种业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

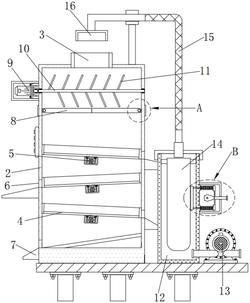

1.一种玉米种子分级筛选装置,其特征在于,包括:

支撑板;

操作箱,所述操作箱固定安装在所述支撑板的顶部;

放料口,所述放料口设置在所述操作箱的顶部;

多个筛网,多个所述筛网均设置在所述操作箱的内部,多个所述筛网的尺寸不同,且多个所述筛网的底部均设置有震动电机;

多个排料口,多个所述排料口分别开设在所述操作箱的两侧,且多个所述排料口的下方均设置有接料斗;

清理机构,所述清理机构设置在所述操作箱上;

收集机构,所述收集机构设置在所述支撑板上。

2.根据权利要求1所述的玉米种子分级筛选装置,其特征在于,所述清理机构包括两个放置板、伺服电机、转轴和多个拨杆,两个所述放置板均设置在所述操作箱的内部,所述伺服电机固定安装在所述操作箱的一侧外壁上,所述转轴转动安装在所述操作箱的两侧内壁上,且所述转轴的一端和所述伺服电机的输出轴固定连接,多个所述拨杆均固定安装在所述转轴上。

3.根据权利要求1所述的玉米种子分级筛选装置,其特征在于,所述收集机构包括收集箱、风机、滤袋、连接管和收集罩,所述收集箱固定安装在所述支撑板的顶部,所述收集箱的顶端设置有密封盖,所述风机固定安装在所述支撑板的顶部,所述滤袋设置在所述收集箱内,所述连接管固定安装在所述密封盖上,且所述连接管为软管设置,所述收集罩固定安装在所述连接管上。

4.根据权利要求2所述的玉米种子分级筛选装置,其特征在于,所述放置板上设置有调节机构,所述调节机构包括驱动电机和连接轴,所述驱动电机固定安装在所述操作箱的一侧外壁上,所述连接轴转动安装在所述操作箱的两侧内壁上,且所述连接轴的一端和所述驱动电机的输出轴固定连接。

5.根据权利要求3所述的玉米种子分级筛选装置,其特征在于,所述收集箱上设置有防堵机构,所述防堵机构包括安装架、马达、凸轮、拍板、多个滑杆、连接架和多个弹簧,所述安装架固定安装在所述操作箱的一侧外壁上,所述马达固定安装在所述安装架上,所述凸轮固定套设在所述马达的输出轴上,所述拍板设置在所述收集箱的内部,多个所述滑杆均滑动安装在所述收集箱上,且多个所述滑杆的一端均和所述拍板固定连接,所述连接架滑动安装在所述安装架上,所述连接架和所述滑杆的一端固定连接,且所述连接架和所述凸轮相适配,多个所述弹簧分别套设在多个所述滑杆上,所述弹簧的两端分别和所述操作箱的一侧外壁和所述连接架固定连接。

6.根据权利要求1所述的玉米种子分级筛选装置,其特征在于,所述操作箱的顶部设置有支撑杆,所述操作箱的一侧外壁上设置有控制震动电机、伺服电机、风机、驱动电机、马达的控制器。
