专利号: 2023226822115
申请人: 绍兴城岩建筑装饰工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

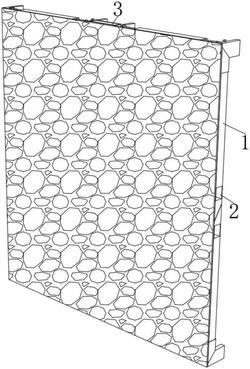

1.拼接式室内装饰板结构,其特征在于,包括:装饰机构(1),所述装饰机构(1)包括装饰墙板(11),所述装饰墙板(11)的一侧设置有拼接板体(15),所述拼接板体(15)的一端设置有拼接固定器(13),所述拼接固定器(13)远离拼接板体(15)的一端设置有直角固定器(12),两个所述直角固定器(12)之间设置有拼接防护块(14),所述拼接防护块(14)两端的外表面设置有卡块槽(16),所述拼接板体(15)远离拼接固定器(13)的一端设置有榫块板(17),两个所述榫块板(17)的连接处设置有多拼机构(2),所述多拼机构(2)包括拼接卯块(21),所述拼接卯块(21)的一端设置有三角榫(22),所述三角榫(22)远离拼接卯块(21)的一端设置有双头卯块(23)。

2.根据权利要求1所述的拼接式室内装饰板结构,其特征在于:所述装饰墙板(11)的一侧通过粘接方式固定在拼接板体(15)的一侧,所述拼接板体(15)的一端通过卡扣方式固定在拼接固定器(13)的一端。

3.根据权利要求2所述的拼接式室内装饰板结构,其特征在于:所述拼接固定器(13)远离拼接板体(15)的一端通过卡扣方式固定在直角固定器(12)的一端。

4.根据权利要求1所述的拼接式室内装饰板结构,其特征在于:所述直角固定器(12)的一端通过嵌套方式固定在装饰墙板(11)的一端,所述直角固定器(12)的内表面开设有卡块槽(16)。

5.根据权利要求1所述的拼接式室内装饰板结构,其特征在于:所述拼接防护块(14)的两端通过卡扣方式固定在卡块槽(16)中,所述拼接板体(15)远离直角固定器(12)的一端通过卡扣方式固定在榫块板(17)中。

6.根据权利要求1所述的拼接式室内装饰板结构,其特征在于:所述拼接卯块(21)的一端通过卡扣方式固定在两个榫块板(17)的拼接处,所述三角榫(22)的一端通过卡扣方式固定在拼接卯块(21)中,所述双头卯块(23)的一端通过卡扣方式固定在三角榫(22)远离拼接卯块(21)的一端。
