专利号: 2023226706684
申请人: 青岛杰德精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

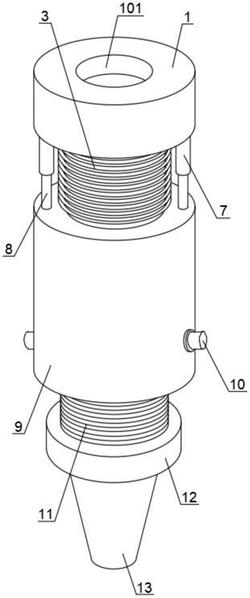

1.一种可拆卸更换的脉冲弹簧伸缩喷嘴,包括连接头(1),其特征在于:所述连接头(1)的顶部表面开设有连接孔(101),所述连接头(1)的底部表面连接有连接管(2),所述连接管(2)的顶部外侧表面设置有压缩弹簧(3),且所述连接头(1)的底部左右两侧分别连接有限位杆(7),所述限位杆(7)的底部连接有螺纹杆(8),所述螺纹杆(8)的底部与连接件(9)的顶部两侧相连;

所述连接管(2)的底部位于连接件(9)的内部,所述连接件(9)的左右两侧分别连接有压杆(10),所述连接件(9)的底部表面连接有螺纹头(11),所述螺纹头(11)的底部与固定板(12)的顶部表面固定相连,所述固定板(12)的底部表面加工有喷嘴(13)。

2.根据权利要求1所述的一种可拆卸更换的脉冲弹簧伸缩喷嘴,其特征在于:所述连接管(2)的底部左右两侧分别开设有安装槽(21),所述安装槽(21)的内部分别设置有复位弹簧(4),所述复位弹簧(4)的外侧表面分别连接有压板(5),所述压板(5)的顶部表面连接有固定销(6)。

3.根据权利要求1所述的一种可拆卸更换的脉冲弹簧伸缩喷嘴,其特征在于:所述连接件(9)的左右两侧分别开设有通孔(91),所述压杆(10)的底部分别通过通孔(91)与连接件(9)相连。

4.根据权利要求1所述的一种可拆卸更换的脉冲弹簧伸缩喷嘴,其特征在于:所述限位杆(7)的内部开设有内腔(71),所述内腔(71)的内部设置有活塞(81),所述活塞(81)的底部表面连接有螺纹杆(8)。

5.根据权利要求1所述的一种可拆卸更换的脉冲弹簧伸缩喷嘴,其特征在于:所述固定板(12)的顶部表面开设有出液孔(121),所述出液孔(121)的顶部分别与螺纹头(11)和连接管(2)的内部相连通。

6.根据权利要求1所述的一种可拆卸更换的脉冲弹簧伸缩喷嘴,其特征在于:所述连接件(9)的底部表面开设有螺纹孔,所述螺纹头(11)的顶部通过螺纹孔与连接件(9)固定连接。
