专利号: 202322657606X
申请人: 黑龙江中科工程管理咨询有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

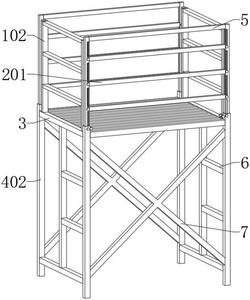

1.一种带防坠保护的脚手架,其特征在于:包括支撑结构(4),所述支撑结构(4)为四组,所述支撑结构(4)之间位于前方与后方靠近下方位置均固定连接有加固斜杆(7),所述加固斜杆(7)为两组,所述支撑结构(4)之间位于前方与后方靠近上方位置均固定连接有连接杆(5),所述连接杆(5)为两组,所述支撑结构(4)之间位于连接杆(5)下方位置均固定连接有防护结构(2),所述防护结构(2)共六组,所述支撑结构(4)的两侧表面位于靠近下方位置均固定连接有爬梯(6),所述爬梯(6)为两组,所述支撑结构(4)的两侧表面位于靠近上方位置均固定连接有开合结构(1),所述开合结构(1)为两组,所述支撑结构(4)之间位于中间位置固定安装有站立平台(3)。

2.根据权利要求1所述的一种带防坠保护的脚手架,其特征在于:所述开合结构(1)包括固定轴(101)、第一立杆(102)、第一横杆(103)、第二立杆(104)、第一固定环(105),所述固定轴(101)的表面活动安装有第一立杆(102),所述第一立杆(102)的前表面固定安装有第一横杆(103),所述第一横杆(103)为三组,所述第一横杆(103)的前表面固定连接有第二立杆(104),所述第二立杆(104)的一侧表面位于靠近下方位置固定安装有第一固定环(105)。

3.根据权利要求2所述的一种带防坠保护的脚手架,其特征在于:所述支撑结构(4)包括第一支撑杆(401)、第二支撑杆(402)、滑槽(403)、第二固定环(404)、固定柱(405)、嵌设槽(406),所述第二支撑杆(402)的一侧表面位于靠近上方位置固定安装有第二固定环(404),所述第二支撑杆(402)的上表面嵌设安装有第一支撑杆(401),所述第一支撑杆(401)的前表面开设有滑槽(403),所述滑槽(403)为三组,所述第一支撑杆(401)的一侧表面开设有嵌设槽(406),所述嵌设槽(406)为三组。

4.根据权利要求3所述的一种带防坠保护的脚手架,其特征在于:所述开合结构(1)与支撑结构(4)通过固定柱(405)嵌设安装于第二固定环(404)、第一固定环(105)的内部,所述固定轴(101)固定安装于站立平台(3)的上表面位于靠近两侧位置。

5.根据权利要求4所述的一种带防坠保护的脚手架,其特征在于:所述防护结构(2)包括第二横杆(201)、滑块(202)、嵌设孔(203)、手柄(204),所述第二横杆(201)的两侧表面均固定安装有滑块(202),所述滑块(202)的前表面均开设有嵌设孔(203)。

6.根据权利要求5所述的一种带防坠保护的脚手架,其特征在于:所述防护结构(2)与支撑结构(4)通过滑块(202)嵌设安装于滑槽(403)的内部,所述手柄(204)嵌设安装于嵌设槽(406)、嵌设孔(203)的内部。
