专利号: 2023226383480
申请人: 洛阳禹迹生物工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

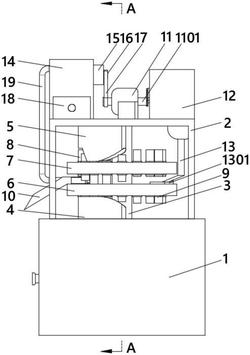

1.一种宠物饲料添加剂旋转压片机,包括箱体(1),其特征在于:所述箱体(1)的顶部固定安装有防护罩(2),所述箱体(1)的顶部中部活动安装有传动柱(3),所述箱体(1)的内部固定安装有驱动装置(21),所述驱动装置(21)的输出轴外圈转动套接有皮带B(2101),所述皮带B(2101)同时转动套接在传动柱(3)的外圈,所述箱体(1)的顶部固定安装有下顶轨(4),且位于传动柱(3)的一侧,所述防护罩(2)的顶壁固定安装有上顶轨(5),且位于传动柱(3)的一侧,所述传动柱(3)的中部固定安装有下转盘(6),所述下转盘(6)的内部活动安装有下冲(9),所述传动柱(3)的中部固定安装有上转盘(7),所述且位于下转盘(6)的上方,所述上转盘(7)的内部活动安装有上冲(8),所述防护罩(2)的一侧固定安装有出料口(10),且出料口(10)的一端与下转盘(6)的顶面贴近,所述防护罩(2)的顶部固定安装有电机(11),所述电机(11)内部转动安装有输出轴(1101),所述防护罩(2)的顶部固定安装有料斗(12),且位于电机(11)的一侧,所述料斗(12)的内部转动套接有碾碎器(1201),所述料斗(12)的一侧活动安装有齿轮(1202),所述料斗(12)的底部固定安装有漏斗(13),所述漏斗(13)的出口处固定连接有加料器(1301)。

2.根据权利要求1所述的一种宠物饲料添加剂旋转压片机,其特征在于:所述防护罩(2)的顶部固定安装有回收装置(14),且位于电机(11)的另一侧,所述回收装置(14)的一侧固定安装有风机(15),所述风机(15)的中部转动安装有皮带轮(16),所述皮带轮(16)的外圈转动套接有皮带A(17),所述皮带A(17)转动套接在皮带轮(16)与输出轴(1101)的外圈,所述回收装置(14)的另一侧固定安装有输送管道(19),所述输送管道(19)的头部固定安装有吸头(1901),所述回收装置(14)的底部活动安装有抽屉(18)。

3.根据权利要求1所述的一种宠物饲料添加剂旋转压片机,其特征在于:所述下冲(9)活动安装在下转盘(6)的内部,且数量有十六个,围绕下转盘(6)的中心点开设,所述上冲(8)活动安装在上转盘(7)的内部,且数量为十六个,围绕上转盘(7)的中心点开设,所述上冲(8)与下冲(9)内部均安装有回弹装置。

4.根据权利要求1所述的一种宠物饲料添加剂旋转压片机,其特征在于:所述下顶轨(4)的形状为圆弧形,所述上顶轨(5)半部分为圆弧形,另半部分为倒角状。

5.根据权利要求1所述的一种宠物饲料添加剂旋转压片机,其特征在于:所述电机(11)为双向电机,所述电机(11)一端连接齿轮(1202),所述电机(11)另一端连接皮带轮(16),所述电机(11)能够同时驱动两侧所连接的结构。

6.根据权利要求2所述的一种宠物饲料添加剂旋转压片机,其特征在于:所述回收装置(14)为吸取过滤装置,所述回收装置(14)内部装有过滤装置,所述抽屉(18)为储存粉料作用,所述风机(15)的一侧开设有排气孔。
