专利号: 202322582867X
申请人: 张启志
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

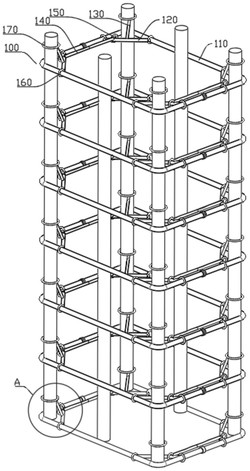

1.一种基础内钢筋骨架承重结构,其特征在于,包括结构本体(100),结构本体(100)包括用于捆扎在内钢筋骨架处的捆扎环(110);结构本体(100)还包括第一承重杆(120)和第二承重杆(130),第一承重杆(120)用于安装在捆扎环(110)与钢筋抵靠的边角处;第二承重杆(130)的一端与第一承重杆(120)的中部定位连接,另一端用于绑扎在钢筋处。

2.根据权利要求1所述的一种基础内钢筋骨架承重结构,其特征在于:第一承重杆(120)两端和捆扎环(110)的连接位置形成第一支点(210)和第二支点(220);第二承重杆(130)处用于绑扎在钢筋处的端部形成有第三支点(230),第二承重杆(130)和第一承重杆(120)的连接处形成第四支点(240),捆扎环(110)用于与钢筋抵靠的边角处形成第五支点(250)。

3.根据权利要求2所述的一种基础内钢筋骨架承重结构,其特征在于:第一支点(210)、第二支点(220)和第五支点(250)形成三角支撑。

4.根据权利要求3所述的一种基础内钢筋骨架承重结构,其特征在于:第一支点(210)、第二支点(220)和第三支点(230)形成三角支撑。

5.根据权利要求4所述的一种基础内钢筋骨架承重结构,其特征在于:第三支点(230)、第四支点(240)和第五支点(250)形成三角支撑。

6.根据权利要求1所述的一种基础内钢筋骨架承重结构,其特征在于,相邻的第一承重杆(120)之间还连接有第三承重杆(140),第三承重杆(140)的两端分别与两个第一承重杆(120)之间定位连接。

7.根据权利要求6所述的一种基础内钢筋骨架承重结构,其特征在于,第三承重杆(140)的两端均设有第三绑扎环(150),第三绑扎环(150)用于将第三承重杆(140)的端部绑扎固定在第一承重杆(120)处。

8.根据权利要求7所述的一种基础内钢筋骨架承重结构,其特征在于,第一承重杆(120)的两端均设有第一绑扎环(160),第一绑扎环(160)用于将第一承重杆(120)的端部绑扎固定在捆扎环(110)处。

9.根据权利要求8所述的一种基础内钢筋骨架承重结构,其特征在于:第二承重杆(130)远离第一承重杆(120)的一端设有第二绑扎环(170),第二绑扎环(170)用于绑扎固定在钢筋处。
