专利号: 2023225804590
申请人: 大连田龙机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

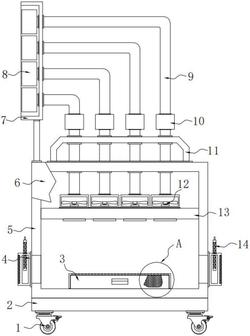

1.一种独立多风道控制的侧吹风装置,包括装置箱体(5),其特征在于:所述装置箱体(5)的底端固定有底座(2),且底座(2)底端的四个拐角处分别固定有移动轮(1),所述装置箱体(5)两侧的底端分别固定有连接罩(4),所述装置箱体(5)的顶端固定有顶罩(11),所述装置箱体(5)顶端的左侧固定有固定罩(7),所述顶罩(11)顶端的内部贯穿设置有独立连接管道(9),所述固定罩(7)的内部竖向设置有四组出风口(8),所述装置箱体(5)的内部横向固定有安装板(13),且安装板(13)的顶端固定有四组风机(12),所述装置箱体(5)内部的底端设置有存放盒(3),所述独立连接管道(9)上设置有调节座(10),所述调节座(10)内部的两端之间活动连接有转轴(17),且转轴(17)的外部固定有调节翻板(18),所述调节座(10)的后端固定有减速器(15),且减速器(15)的后端固定有伺服电机(16),所述装置箱体(5)的前端铰接有箱门(6)。

2.根据权利要求1所述的一种独立多风道控制的侧吹风装置,其特征在于:所述独立连接管道(9)的左侧贯穿固定罩(7)的右侧并与出风口(8)的右侧固定连接,所述独立连接管道(9)底端贯穿装置箱体(5)的顶端并与风机(12)的顶端固定连接。

3.根据权利要求1所述的一种独立多风道控制的侧吹风装置,其特征在于:所述独立连接管道(9)在顶罩(11)的顶端设置有四组,所述独立连接管道(9)与出风口(8)的内部相连通。

4.根据权利要求1所述的一种独立多风道控制的侧吹风装置,其特征在于:所述连接罩(4)顶端的内部插接有滤网(14),所述连接罩(4)一侧的内部设置有侧槽(21),且侧槽(21)的内部设置有金属隔网(20),所述金属隔网(20)一侧的顶部和底部以及两端分别固定有磁力条(19),所述侧槽(21)内部的一侧设置有通风槽(22),且通风槽(22)贯穿连接罩(4)的一侧并与连接罩(4)的内部相连通,所述通风槽(22)在侧槽(21)的内部呈等间距设置。

5.根据权利要求4所述的一种独立多风道控制的侧吹风装置,其特征在于:所述连接罩(4)与装置箱体(5)的内部相连通,所述连接罩(4)关于装置箱体(5)的垂直中心线呈对称设置。

6.根据权利要求1所述的一种独立多风道控制的侧吹风装置,其特征在于:所述装置箱体(5)内部的底端固定有固定架(23),且固定架(23)顶端的内部贯穿设置有通风孔(24),所述存放盒(3)的内部设置有吸湿硅胶(25)。
