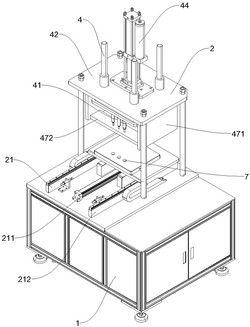

1.一种压力表密封检漏装置，包括：装置底座(1)以及检测装置主体(2)，所述的装置底座(1)上方固定设置有检测装置主体(2)，所述的检测装置主体(2)中至少具备有一个储水箱体(3)、一个压力表夹持构件(4)以及一个气泵(5)，所述的储水箱体(3)固定设置在装置底座(1)的上方，所述的压力表夹持构件(4)固定设置在储水箱体(3)上方，所述的气泵(5)固定设置在装置底座(1)的上方，并通过输气管(6)与储水箱体(3)底部的出气孔(7)相连接；

其特征在于，所述的压力表夹持构件(4)包括：

安装支架(42)，固定设置在装置底座(1)的上方，并位于储水箱体(3)的外周；

驱动件(44),固定设置在安装支架(42)上方；

上压板(43)，设置在安装支架(42)下方，并与驱动件(44)的输出端传动连接，使其具备沿竖直方向上下升降的能力；

升降轴杆(41)，并列排布在上压板(43)的下底面上，并在其中部开设有向内凹陷的内台阶面(45)；

压簧(46),固定套接在内台阶面(45)的外周，以在驱动件(44)带动升降轴杆(41)下压，使得压力表与储水箱体(3)底部的输气管(6)连接时，并通过压簧(46)为其提供的缓冲力，避免出现由于下压压力过大而对压力表壳体造成损伤的情况；

以及压力表夹持件(47)，固定设置在升降轴杆(41)的下方。

2.根据权利要求1所述的一种压力表密封检漏装置，其特征在于，所述的压力表夹持件(47)包括：轴杆定位部(472)、侧向夹持部(473)、联动构件(474)以及下压板(475)，所述的轴杆定位部(472)位于升降轴杆(41)下方，所述的下压板(475)与升降轴杆(41)的下端部固定连接，并沿竖直方向穿过轴杆定位部(472)中开设有的通孔，所述的联动构件(474)固定设置在轴杆定位部(472)下方，所述的侧向夹持部(473)对称设置在下压板(475)的两侧，并与联动构件(474)中的旋转齿轮(4741)转动连接，能够在升降轴杆(41)带动下压板(475)下压的同时，使得上述两侧向夹持部(473)具备相互靠近或远离的趋势，通过下压板(475)的下移与上述两个相互靠近的侧向夹持部(473)，构建出一个高精度夹持空间(476)。

3.根据权利要求2所述的一种压力表密封检漏装置，其特征在于，所述的联动构件(474)还包括：

第一定位部(4742)，固定设置在轴杆定位部(472)下方，并位于下压板(475)的两侧，所述的旋转齿轮(4741)转动连接在第一定位部(4742)下端，并与下压板(475)上端的直线齿条(4744)相啮合，使其具备自转的能力；

以及第二定位部(4743)，固定设置在轴杆定位部(472)下方，并位于第一定位部(4742)的两侧，侧向夹持部(473)铰接在第二定位部(4743)下端，并在侧向夹持部(473)中靠近下压板(475)的一侧设置有梳齿结构(4745)，所述的梳齿结构(4745)与旋转齿轮(4741)相啮合，使其具备以侧向夹持部(473)中的铰接轴(4746)为中心，作定轴摆动的能力。

4.根据权利要求2所述的一种压力表密封检漏装置，其特征在于，所述的侧向夹持部(473)与下压板(475)中均具备有与压力表壳体外形相配的圆弧板(4747)。

5.根据权利要求4所述的一种压力表密封检漏装置，其特征在于，所述的圆弧板(4747)上固定设置有弹簧缓冲板(4748)，用于进一步防止其对压力表壳体进行加压固定时，对压力表壳体表面造成损伤。

6.根据权利要求1所述的一种压力表密封检漏装置，其特征在于，所述的检测装置主体(2)还包括：

水平滑动单元(21)，固定设置在储水箱体(3)下方，用于对储水箱体(3)的位置进行调整，所述的水平滑动单元(21)包括：无杆气缸(211)、水平滑轨(212)、水平滑块(213)以及箱体安装板(214)，所述的无杆气缸(211)固定设置在装置底座(1)上方，所述的水平滑轨(212)固定设置在装置底座(1)上方，并位于无杆气缸(211)的两侧，所述的水平滑块(213)滑动设置在水平滑轨(212)上，并与箱体安装板(214)固定连接，所述的箱体安装板(214)固定设置在无杆气缸(211)中的驱动块上方，使其具备沿水平滑轨(212)长轴方向滑动的趋势，并在箱体安装板(214)上固定设置储水箱体升降单元(215)，用于调节储水箱体(3)与压力表夹持构件(4)之间的间距。

7.根据权利要求6所述的一种压力表密封检漏装置，其特征在于，所述的储水箱体升降单元(215)具体结构采用顶升气缸或丝杆升降的方式设置。
