专利号: 2023225472330
申请人: 瞿德香
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

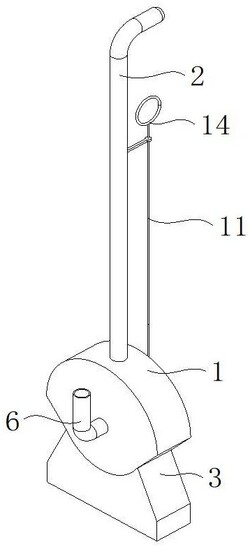

1.一种肛肠科粉末状药物撒药装置,包括外箱(1)和握杆(2),其特征在于:所述握杆(2)的下端与外箱(1)的上表面固定连接,外箱(1)的底面固定连接有与内部连通的接触框(3),接触框(3)与外箱(1)连通处设置有透粉板(4),透粉板(4)固定插接在外箱(1)的下端,外箱(1)的内部且位于透粉板(4)的上方设置有漏孔轮(5),漏孔轮(5)的前端转动插接有进料管(6),外箱(1)固定套接在进料管(6)的外表面,漏孔轮(5)的前方设置有转动架(9),转动架(9)转动套接在进料管(6)的外表面,透粉板(4)的上方设置有挡粉板(7),挡粉板(7)的上表面与转动架(9)的下端固定连接,转动架(9)的后方设置有同步筒(8),同步筒(8)转动套接在进料管(6)的外表面,同步筒(8)的后端与漏孔轮(5)的正面固定连接,漏孔轮(5)的后端固定贯穿实心轴(10),实心轴(10)的后端转动贯穿外箱(1)的后方内壁,实心轴(10)位于外箱(1)后方的一端固定套接有缠线轮(12),缠线轮(12)的外表面缠绕连接有拉绳(11),缠线轮(12)的正面固定连接有扭簧(13),扭簧(13)的前端与外箱(1)的背面固定连接,实心轴(10)位于扭簧(13)的内部,握杆(2)的上端滑动套接在拉绳(11)的外表面,拉绳(11)的上端固定连接有拉环(14),同步筒(8)的外圆周侧面固定连接有圆筒(15),圆筒(15)的下端滑动插接有拨杆(17),拨杆(17)位于圆筒(15)内部的一端滑动套接有弹簧(16),弹簧(16)的两端分别与拨杆(17)和圆筒(15)固定连接,拨杆(17)位于圆筒(15)外部的一端背面固定连接有纵杆(18),转动架(9)的背面固定连接有受力杆(20),受力杆(20)位于纵杆(18)和挡粉板(7)之间,漏孔轮(5)的上方设置有轨迹板(19),轨迹板(19)与外箱(1)的后方内壁固定连接,轨迹板(19)位于挡粉板(7)的后方。

2.根据权利要求1所述的一种肛肠科粉末状药物撒药装置,其特征在于:所述缠线轮(12)的上方设置有转向轮(21),转向轮(21)的前端与外箱(1)的背面转动连接。

3.根据权利要求1所述的一种肛肠科粉末状药物撒药装置,其特征在于:所述扭簧(13)的外表面套接有防护筒(22),防护筒(22)的前端与外箱(1)的背面固定连接,防护筒(22)位于缠线轮(12)的前方。

4.根据权利要求1所述的一种肛肠科粉末状药物撒药装置,其特征在于:所述圆筒(15)设置有多个,多个圆筒(15)以同步筒(8)的轴线圆周阵列均匀分布。

5.根据权利要求1所述的一种肛肠科粉末状药物撒药装置,其特征在于:所述挡粉板(7)的宽度小于透粉板(4)的宽度,受力杆(20)的后端与挡粉板(7)的后端平齐。

6.根据权利要求1所述的一种肛肠科粉末状药物撒药装置,其特征在于:所述轨迹板(19)的左右两端与漏孔轮(5)轴线的距离小于大于轨迹板(19)中间部位与漏孔轮(5)轴线的距离。
