专利号: 2023225016516
申请人: 马鞍山霄特机械设备科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

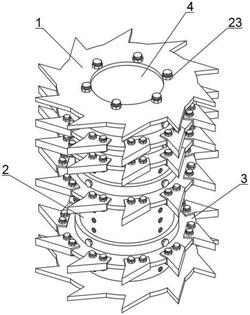

1.一种耐用型粉碎机刀片组,包括第一刀片(1)、安装套(2)和刀盘(3),其特征在于:所述第一刀片(1)的数量有两个且呈上下对称设置,所述上下两个第一刀片(1)之间连接有安装套(2);

所述安装套(2)的侧端等距开设有多组第一螺纹孔(21),所述刀盘(3)通过螺栓(33)和第一螺纹孔(21)固定设于安装套(2)上,所述刀盘(3)的侧端可拆卸式安装有第二刀片(35)。

2.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述安装套(2)的上下两端均环形阵列设有定位杆(22),所述第一刀片(1)上开设有与定位杆(22)相适配的定位孔(11),所述第一刀片(1)通过定位孔(11)套于定位杆(22)上,所述定位杆(22)位于第一刀片(1)上端的位置螺纹连接有螺母(23)。

3.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述第一刀片(1)的侧端环形阵列设有刀刃(12),所述刀刃(12)的数量有十个且横截面呈三角状。

4.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述刀盘(3)的上表面焊有固定环(31),所述固定环(31)活动套于安装套(2)外,所述固定环(31)上开设有与第一螺纹孔(21)相适配的第二螺纹孔(32),所述第一螺纹孔(21)和第二螺纹孔(32)内螺纹连接有螺栓(33)。

5.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述第二刀片(35)的侧端开设有固定槽(36),所述第二刀片(35)通过固定槽(36)与刀盘(3)的侧端相卡合。

6.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述刀盘(3)上环形阵列开设有第一安装孔(34),所述第二刀片(35)上开设有与第一安装孔(34)相适配的第二安装孔(37),所述第二刀片(35)通过第一安装孔(34)和第二安装孔(37)可拆卸式安装于刀盘(3)上。

7.根据权利要求1所述的一种耐用型粉碎机刀片组,其特征在于:所述第一刀片(1)和安装套(2)的中心处均开设有轴孔(4)。
