专利号: 2023224864043
申请人: 安庆职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

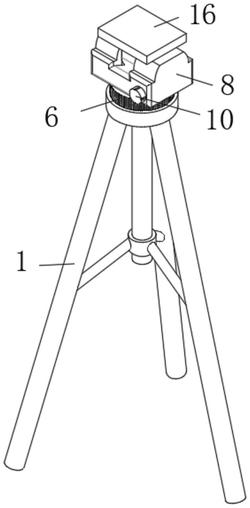

1.一种测量用支撑架,包括三角支架(1),其特征在于:所述三角支架(1)的顶部转动连接有转轴(2),所述转轴(2)的外部固定连接有伸缩杆(3),所述伸缩杆(3)的内部固定连接有弹簧(4),所述弹簧(4)的尾端固定连接有卡块(5),所述三角支架(1)的顶部固定连接有转动件(6),所述转动件(6)的内部开设有卡槽(7),所述转轴(2)的顶部固定连接有固定外壳(8),所述固定外壳(8)的内部开设有转动槽(9)。

2.根据权利要求1所述的一种测量用支撑架,其特征在于:所述固定外壳(8)的外部设置有旋钮(10),所述旋钮(10)的背部固定连接有蜗杆(11),所述蜗杆(11)的外部啮合连接有蜗轮(13),所述蜗轮(13)的内部固定连接有固定杆(14),所述固定杆(14)的外部固定连接有连接件(15),所述连接件(15)的顶部固定连接有安装底座(16)。

3.根据权利要求2所述的一种测量用支撑架,其特征在于:所述蜗杆(11)设置有关于连接件(15)对称的两个且两个蜗杆(11)的外部均固定连接有链轮,链轮的外部啮合连接有链条(12)。

4.根据权利要求1所述的一种测量用支撑架,其特征在于:所述伸缩杆(3)设置有若干个,呈圆周状分布于转轴(2)的外部,所述卡块(5)设置有与伸缩杆(3)对应的若干个。

5.根据权利要求1所述的一种测量用支撑架,其特征在于:所述卡块(5)的高度与卡槽(7)的高度相等,所述卡块(5)卡接于卡槽(7)的内部。

6.根据权利要求2所述的一种测量用支撑架,其特征在于:所述固定外壳(8)的内部开设有与固定杆(14)对应的槽体,所述固定杆(14)转动连接于槽体内部。

7.根据权利要求2所述的一种测量用支撑架,其特征在于:所述转动槽(9)的宽度与连接件(15)的宽度相等,所述连接件(15)的高度大于转动槽(9)的高度。
