专利号: 2023224809722
申请人: 南通硕泰机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

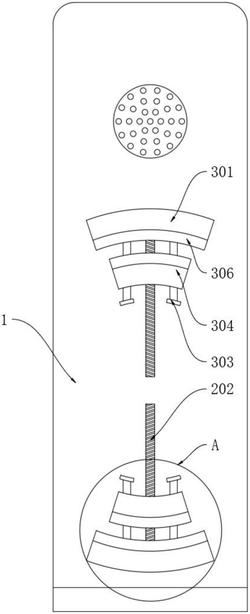

1.一种瞄准镜壳体加工用夹具,包括安装壳体(1),其特征在于:所述安装壳体(1)下端的空腔内设置有调节组件(2),所述调节组件(2)上设置有用于夹紧瞄准镜壳体的夹紧组件(3);

所述夹紧组件(3)包括有:

外夹紧环(301),所述外夹紧环(301)对称设置在调节组件(2)的两端,所述外夹紧环(301)的内部通过开设空腔设置有电磁铁(302);

滑杆(303),所述滑杆(303)对称设置在外夹紧环(301)的内环壁上,所述滑杆(303)上滑动连接有内夹紧环(304),所述内夹紧环(304)的内部通过开设空腔设置有和电磁铁(302)相匹配的永磁铁(305);

防滑垫(306),所述防滑垫(306)分别设置在外夹紧环(301)和内夹紧环(304)相邻的一侧环壁上。

2.根据权利要求1所述的瞄准镜壳体加工用夹具,其特征在于:所述调节组件(2)包括有:电机(201),所述电机(201)设置在安装壳体(1)上端的空腔内;

丝杆(202),所述丝杆(202)竖直安装在安装壳体(1)下端的空腔内,所述丝杆(202)的两端分别与安装壳体(1)内壁上的安装孔转动连接,所述丝杆(202)的上端与电机(201)的输出端连接,所述丝杆(202)外壁上的丝牙上下对称;

升降块(203),所述升降块(203)对称设置在丝杆(202)两端的螺母上,所述升降块(203)的一侧通过设置连接架穿过安装壳体(1)上的滑槽与外夹紧环(301)连接。

3.根据权利要求2所述的瞄准镜壳体加工用夹具,其特征在于:所述安装壳体(1)下端的空腔内居中设置有定位架(4),所述定位架(4)通过开设孔洞与丝杆(202)转动连接。

4.根据权利要求2所述的瞄准镜壳体加工用夹具,其特征在于:所述安装壳体(1)的上端设置有用于电机(201)散热的透气罩(5)。

5.根据权利要求1所述的瞄准镜壳体加工用夹具,其特征在于:所述外夹紧环(301)的内环壁与内夹紧环(304)的外环壁半径差与瞄准镜壳体的厚度相等。

6.根据权利要求1所述的瞄准镜壳体加工用夹具,其特征在于:所述滑杆(303)设置在外夹紧环(301)与安装壳体(1)相邻的一侧。
