专利号: 2023224469082
申请人: 大连智云设备涂装有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

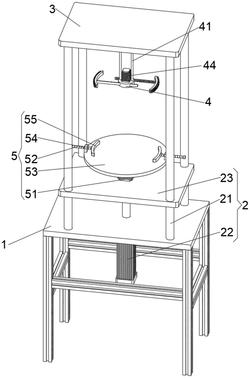

1.一种离心铸造机用清洗装置,包括架体(1),其特征在于,架体(1)顶部设置有升降机构(2),升降机构(2)贯穿架体(1),升降机构(2)顶部固定连接有挡板(3),挡板(3)底部设置有清洁机构(4),升降机构(2)内部设置有固定机构(5)。

2.根据权利要求1所述的离心铸造机用清洗装置,其特征在于,升降机构(2)包括四个滑杆(21)、电动推杆(22)和升降板(23),四个滑杆(21)底部均固定连接在架体(1)顶部,电动推杆(22)顶部固定连接在架体(1)内腔顶壁,电动推杆(22)推动轴贯穿架体(1),升降板(23)滑动套接在四个滑杆(21)下部,电动推杆(22)推动轴与升降板(23)底部固定连接,挡板(3)底部固定连接在四个滑杆(21)顶部。

3.根据权利要求1所述的离心铸造机用清洗装置,其特征在于,清洁机构(4)包括两个连接杆(41)、固定架(42)和两个齿条(43),两个连接杆(41)顶部均固定连接在挡板(3)底部,固定架(42)顶部固定连接在两个连接杆(41)底部,两个齿条(43)一端贯穿固定架(42),齿条(43)与固定架(42)滑动连接,固定架(42)上端中部固定连接有转动电机一(44),转动电机一(44)输出转轴贯穿固定架(42),固定架(42)内部转动连接有齿轮(45),齿轮(45)与两个齿条(43)相啮合,转动电机一(44)输出转轴与齿轮(45)顶部固定连接,两个齿条(43)相背一侧均固定连接有弧形刷板(46)。

4.根据权利要求2所述的离心铸造机用清洗装置,其特征在于,固定机构(5)包括转动电机二(51)和两个螺杆(52),转动电机二(51)底部固定连接在升降板(23)上端中部,转动电机二(51)输出转轴上固定连接有转盘(53),转盘(53)上端左右两侧边缘处均固定连接有安装架(54),两个螺杆(52)中部分别贯穿两个安装架(54),螺杆(52)与安装架(54)螺纹连接,两个螺杆(52)相对一侧均转动连接有夹板(55)。
