专利号: 2023224457691
申请人: 营口熊岳大成园艺工具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

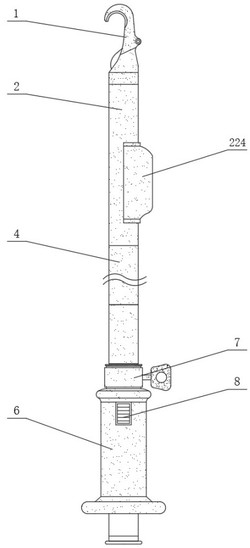

1.一种修剪果树嫩条用的钩刀剪,其特征在于,包括:

鹰嘴钩刀,所述鹰嘴钩刀内侧设置有半弧刀刃,所述半弧刀刃背后设置有平刃,所述鹰嘴钩刀一侧设置有钩体,所述钩体上转动设置有转刀,所述转刀置于所述平刃一侧进行贴紧式的连接;

驱刀体,所述驱刀体置于所述鹰嘴钩刀的下部进行连接,所述驱刀体内分别设置有滑块腔和电机腔,所述滑块腔内依次设置有滑道、驱动块、驱动丝杠和轴承体,所述电机腔依次设置有带轮、防护皮带、驱动电机和外盖;

转驱连杆,所述转驱连杆的两端分别与所述转刀和所述驱动块进行转动连接;

竹连筒,置于所述驱刀体的下端螺纹连接,所述竹连筒内设置有柱状电池;

游控把,置于所述竹连筒的外部,所述游控把的上端设置有夹紧箍,所述游控把的内侧设置有控制器。

2.根据权利要求1所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述鹰嘴钩刀的上端为弯曲的镰刀状,所述鹰嘴钩刀后侧的所述转刀与所述平刃之间为剪口状,所述驱刀体通过所述转驱连杆来驱动所述转刀与所述平刃之间的剪口进行张开或者闭合。

3.根据权利要求2所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述鹰嘴钩刀的钩体下端设置有扩台座,所述鹰嘴钩刀通过所述扩台座与所述驱刀体进行螺纹式的固定连接。

4.根据权利要求2所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述驱刀体内的驱动块通过驱动丝杠在滑道内进行往复式的滑动,所述驱动丝杠置于所述滑道的中部并且两端通过轴承体与所述驱刀体进行连接,所述驱动丝杠与所述驱动块为螺纹式的传动配合连接。

5.根据权利要求2所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述驱刀体内的驱动丝杠与驱动电机之间通过所述带轮和所述防护皮带进行带传动连接。

6.根据权利要求1所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述竹连筒的数量为多个,相邻的两个所述竹连筒之间为首尾螺纹式的连接,多个所述柱状电池之间为并联电路连接。

7.根据权利要求6所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述竹连筒的外部表面为压花式的凸起状的麻面,游控把与所述竹连筒为间隙配合连接,所述游控把通过所述夹紧箍与所述竹连筒之间进行锁紧。

8.根据权利要求7所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述夹紧箍上设置有调节钥匙,转动所述调节钥匙的螺纹的松紧使所述夹紧箍进行夹紧或者张开。

9.根据权利要求7所述的一种修剪果树嫩条用的钩刀剪,其特征在于:所述游控把内侧的控制器分别与所述柱状电池和驱动电机进行电性连接。
