专利号: 2023224395021
申请人: 苏州航奕博自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

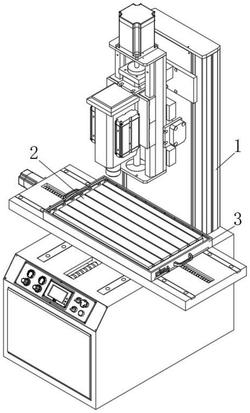

1.一种数控高精密铣床,包括铣床机组(1)和加工台(2),所述铣床机组(1)顶面中部安装有加工台(2);

其特征在于:还包括集屑装置(3),所述加工台(2)外侧设置有集屑装置(3),所述集屑装置(3)包括集屑框架(31)、集屑腔(32)、对接槽(33)、插销件(34)、插孔部(35)和把手(36),所述集屑框架(31)套扣于加工台(2)外侧表面,所述集屑框架(31)顶面开设有集屑腔(32),所述加工台(2)左右两侧的底部一体设置有边沿部(21),所述集屑框架(31)左右两侧的底部开设有对接槽(33),对接槽(33)能与边沿部(21)表面扣合,所述集屑框架(31)左右两侧的前端部安装有插销件(34),所述边沿部(21)侧部安装有插孔部(35),插销件(34)能与插孔部(35)内侧相插合,所述集屑框架(31)左右两侧的中部安装有把手(36)。

2.根据权利要求1所述一种数控高精密铣床,其特征在于:所述集屑框架(31)的顶面与加工台(2)的顶面保持平齐。

3.根据权利要求1所述一种数控高精密铣床,其特征在于:所述集屑框架(31)内侧规格与加工台(2)外侧规格相匹配。

4.根据权利要求1所述一种数控高精密铣床,其特征在于:所述集屑腔(32)内部滑动安装有扫屑刮具(37),扫屑刮具(37)底面高度与加工台(2)高度平齐。

5.根据权利要求4所述一种数控高精密铣床,其特征在于:所述扫屑刮具(37)底部设置有凸起部(38),凸起部(38)与加工台(2)顶面内凹槽的形状规格相匹配。

6.根据权利要求4所述一种数控高精密铣床,其特征在于:所述扫屑刮具(37)左右两端部与集屑腔(32)左右两侧侧壁均设置有磁吸部(39)。
