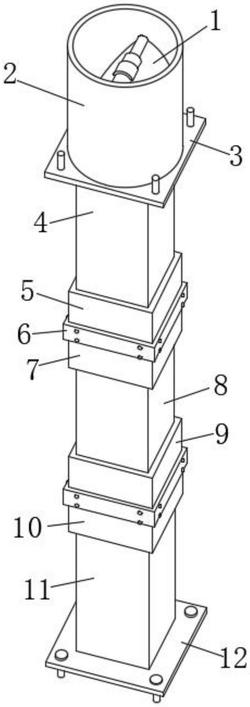

1.一种防窜烟的排烟管道装置，包括第一排烟管(4)、第二排烟管(8)和第三排烟管(11)，其特征在于：所述第一排烟管(4)、第二排烟管(8)和第三排烟管(11)呈上下平行分布，所述第一排烟管(4)、第二排烟管(8)和第三排烟管(11)之间连接有密封组件，所述第一排烟管(4)的顶面套设有第一安装板(3)，所述第一安装板(3)的顶面设有外管(2)，所述外管(2)的内部设有蝴蝶止逆阀(1)。

2.根据权利要求1所述的一种防窜烟的排烟管道装置，其特征在于：所述第三排烟管(11)的底面套设有第二安装板(12)，所述第二安装板(12)和第一安装板(3)的四角均穿设有螺栓。

3.根据权利要求1所述的一种防窜烟的排烟管道装置，其特征在于：所述蝴蝶止逆阀(1)包括支杆(16)，所述支杆(16)穿设于外管(2)内部，所述支杆(16)的外壁两端均套设有第一套管(13)，两个所述第一套管(13)之间且支杆(16)的外壁套设有第二套管(20)，两个所述第一套管(13)的外壁共连接有第二半圆板(17)，所述第二套管(20)的外壁设有第一半圆板(15)，所述第一半圆板(15)和第二半圆板(17)呈左右对称设置，所述第二套管(20)的外壁设有限位弧形板(14)。

4.根据权利要求1所述的一种防窜烟的排烟管道装置，其特征在于：所述密封组件包括第一连接框(5)、第二连接框(7)、第三连接框(9)和第四连接框(10)，所述第一连接框(5)套设于第一排烟管(4)的底面，所述第二连接框(7)和第三连接框(9)分别套设于第二排烟管(8)的顶面和底面，所述第四连接框(10)套设于第三排烟管(11)的顶面。

5.根据权利要求4所述的一种防窜烟的排烟管道装置，其特征在于：所述第一连接框(5)和第三连接框(9)的底面均设有卡板(19)，所述第二连接框(7)和第四连接框(10)的顶面均开设有卡槽(18)，且两个所述卡槽(18)的内部均粘连有橡胶圈，所述卡板(19)与卡槽(18)相卡接，所述第一连接框(5)和第二连接框(7)的交接处、第三连接框(9)和第四连接框(10)的交接处均套设有固定外框(6)，所述固定外框(6)通过螺钉与连接框相连接。
