专利号: 2023224034428
申请人: 徐州嘉靖工程机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

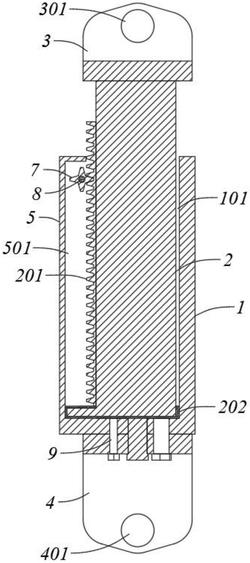

1.一种随车吊用辅助支撑装置,其特征在于,包括

第一支撑杆,所述第一支撑杆上开设有第一滑槽;

第二支撑杆,滑动连接在第一滑槽内,所述第二支撑杆上固定连接有齿条;

锁止组件,所述锁止组件安装在第二支撑杆上,所述锁止组件与齿条相匹配,所述锁止组件用于第二支撑杆在第一滑槽内滑动过快时进行锁止;

其中,所述第二支撑杆远离第一支撑杆的一端固定连接有第一U形连接件,所述第一支撑杆远离第二支撑杆的一端固定连接有第二U形连接件。

2.如权利要求1所述的一种随车吊用辅助支撑装置,其特征在于,所述第一支撑杆上固定连接有第一凸部和第二凸部,所述第一凸部和第二凸部与第一支撑杆为一体成型,所述锁止组件安装在第一凸部和第二凸部内。

3.如权利要求2所述的一种随车吊用辅助支撑装置,其特征在于,所述第一凸部上开设有第一安装槽,所述第二凸部上开设有第二安装槽,锁止组件包括第一齿轮和转动块,所述第一齿轮和转动块之间安装有连接杆,所述第一齿轮转动连接在第一安装槽内,所述转动块转动连接在第二安装槽内。

4.如权利要求3所述的一种随车吊用辅助支撑装置,其特征在于,所述第二安装槽的侧壁上固定连接有多个凸齿,所述转动块上滑动连接有与凸齿相匹配的滑块。

5.如权利要求4所述的一种随车吊用辅助支撑装置,其特征在于,所述转动块上开设有与滑块相匹配的第二滑槽,所述滑块滑动连接在第二滑槽内。

6.如权利要求5所述的一种随车吊用辅助支撑装置,其特征在于,所述滑块上固定连接有与第二滑槽底壁相匹配的磁吸块。

7.如权利要求1所述的一种随车吊用辅助支撑装置,其特征在于,所述第二支撑杆的外壁和第一滑槽的内壁之间固定连接有密封圈,所述密封圈固定连接在第二支撑杆上。

8.如权利要求1或7所述的一种随车吊用辅助支撑装置,其特征在于,所述第二U形连接件上开设有多个不同规格的螺纹孔,所述螺纹孔贯穿第一支撑杆的底壁,所述螺纹孔内螺纹连接有螺栓。

9.如权利要求1所述的一种随车吊用辅助支撑装置,其特征在于,所述随车吊上固定连接有一对与第一U形连接件和第二U形连接件相匹配的连接块,所述辅助支撑装置和连接块为转动连接。

10.如权利要求9所述的一种随车吊用辅助支撑装置,其特征在于,所述连接块上开设有通孔,所述第一U形连接件上开设有与通孔相匹配的第一通孔,所述第二U形连接件上开设有与通孔相匹配的第二通孔,所述第一通孔和通孔、第二U形连接件和通孔内均插接有插杆。
