专利号: 2023223841044
申请人: 山东增源胶业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

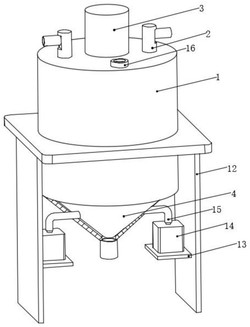

1.一种密封胶生产用搅拌罐,包括罐体(1)、加料管(2)和搅拌电机(3),其特征在于:所述罐体(1)内腔底部安装有锥形壳体(4),且锥形壳体(4)内侧开设有中空腔;

所述锥形壳体(4)内壁处环设有多个连接管(5),且多个所述连接管(5)均与锥形壳体(4)内侧设置的所述中空腔导通连接,多个所述连接管(5)均呈角度设置;

多个所述连接管(5)端头处均导通连接有导气管(6),所述导气管(6)内侧安装有蛇形弹簧(7),所述蛇形弹簧(7)两端均设有密封球(8),且所述密封球(8)之间焊接有连接杆(9);

所述罐体(1)外壁处固定连接有支架(12),所述支架(12)底端对称固定连接有载板(13),且载板(13)上表面处安装有高压气泵(14),所述高压气泵(14)的输出端安装有输气管(15),且输气管(15)与锥形壳体(4)内侧设置的所述中空腔导通连接。

2.根据权利要求1所述的一种密封胶生产用搅拌罐,其特征在于:所述蛇形弹簧(7)顶端与导气管(6)内腔顶壁处相抵接,所述连接杆(9)底端设置的密封球(8)与蛇形弹簧(7)底端过盈连接。

3.根据权利要求1所述的一种密封胶生产用搅拌罐,其特征在于:所述锥形壳体(4)外壁处对称开设有连接口(10),且连接口(10)与输气管(15)导通相连。

4.根据权利要求1所述的一种密封胶生产用搅拌罐,其特征在于:所述锥形壳体(4)底端设有下料口(11),且下料口(11)与罐体(1)底口端相对应。

5.根据权利要求1所述的一种密封胶生产用搅拌罐,其特征在于:所述输气管(15)贯穿罐体(1)底部,且罐体(1)底部与输气管(15)结合处安装有密封件。

6.根据权利要求1所述的一种密封胶生产用搅拌罐,其特征在于:所述罐体(1)顶部边缘处开设有排气口(16),且排气口(16)与罐体(1)内腔导通连接。

7.根据权利要求6所述的一种密封胶生产用搅拌罐,其特征在于:所述排气口(16)内侧安装有防尘网(17)。
