专利号: 2023223768195
申请人: 付强
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

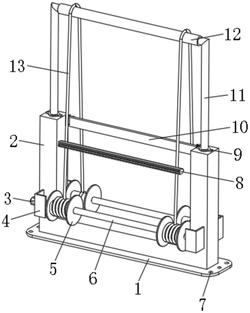

1.一种布料晾晒架,包括底座(1),其特征在于:所述底座(1)的顶部固定安装有工作架(2),所述工作架(2)内部的两侧分别固定安装有第二电动推杆(23),所述第二电动推杆(23)的输出端设置有第一连接板(9),所述第一连接板(9)的顶部固定连接有晾晒杆(11),所述晾晒杆(11)的表面转动连接有连接筒(12),所述工作架(2)正面的两侧分别固定安装有第一连接架(4),所述第一连接架(4)的一侧固定安装有第一电机(3),所述第一电机(3)的输出端设置有第一转动轴(6),所述第一转动轴(6)表面的两侧分别固定安装有第一滚筒(5),所述第一滚筒(5)的表面固定连接有连接绳(13),所述连接绳(13)的表面固定连接有固定架(8),所述固定架(8)内壁的顶部固定安装有第一电动推杆(21),所述第一电动推杆(21)的输出端设置有第一夹持板(20),所述固定架(8)内壁的底部固定安装有防滑垫(22),所述工作架(2)反面的两侧分别固定安装有第二连接架(16),所述第二连接架(16)的一侧固定安装有第二电机(17),所述第二电机(17)的输出端设置有第二转动轴(14),所述第二转动轴(14)表面的两侧分别固定安装有第二滚筒(15),所述工作架(2)表面的一端设置有第一开关(18)和第二开关(19),所述底座(1)表面的两侧分别开设有连接孔(7)。

2.根据权利要求1所述的一种布料晾晒架,其特征在于:所述工作架(2)的内壁固定安装有第二连接板(10),所述第二连接板(10)顶部的两侧分别固定安装有第三电机(24),所述第三电机(24)的输出端设置有第三转动轴,所述第三转动轴的表面固定安装有第二夹持板(25)。

3.根据权利要求1所述的一种布料晾晒架,其特征在于:所述第一连接板(9)位于工作架(2)内部的两侧,且第一连接板(9)与工作架(2)滑动连接。

4.根据权利要求1所述的一种布料晾晒架,其特征在于:所述第一夹持板(20)位于固定架(8)的内部,且第一夹持板(20)与固定架(8)滑动连接,所述第一夹持板(20)位于防滑垫(22)的上方,且第一夹持板(20)与防滑垫(22)相卡接。

5.根据权利要求1所述的一种布料晾晒架,其特征在于:所述连接绳(13)位于连接筒(12)的顶部,所述连接绳(13)的一端与第二滚筒(15)固定连接。

6.根据权利要求1所述的一种布料晾晒架,其特征在于:所述第二开关(19)与第一电动推杆(21)电性连接,所述第一开关(18)与第二电机(17)和第一电机(3)电性连接。

7.根据权利要求2所述的一种布料晾晒架,其特征在于:所述第二夹持板(25)的表面设置成锐角形,所述第二夹持板(25)的一端位于第二连接板(10)的内部,且第二夹持板(25)与第二连接板(10)转动连接。
