专利号: 2023223696515
申请人: 南京盛佳新型墙材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

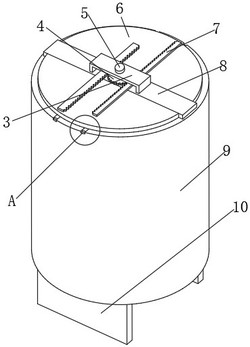

1.一种水泥搅拌机,包括机体(9),其特征在于:所述机体(9)的顶部开设有进料口(17),所述机体(9)的内底部转动连接有转杆(12),所述转杆(12)的外表面上固定连接有用于水泥搅拌的多个搅拌杆(19),多个所述搅拌杆(19)的表面上均固定安装有多个竖杆(15),所述转杆(12)的外表面上位于多个搅拌杆(19)一侧固定连接有两个连接块(14);

两个所述连接块(14)的表面上固定连接有刮板(16),所述机体(9)的顶部固定连接有顶盖(8),所述顶盖(8)的表面上转动连接有齿轮(4),所述齿轮(4)的两侧设置有两个齿条(7),两个所述齿条(7)驱动的方向相反,所述机体(9)的顶部安装有两个盖板(6),两个所述齿条(7)的底部与两个盖板(6)的顶部为固定连接,所述顶盖(8)的表面上设置有驱动组件,所述机体(9)的表面一侧固定安装有排料阀(13)。

2.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述驱动组件包括安装架(3),所述安装架(3)固定安装在顶盖(8)的表面上,所述安装架(3)的顶部固定连接有第二电机(5),所述第二电机(5)的输出端贯穿安装架(3)的表面一侧固定连接有转轴(18),所述转轴(18)的底部与齿轮(4)的顶部为固定连接。

3.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述刮板(16)的一端与机体(9)的内侧壁为滑动连接。

4.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述机体(9)的底部对称连接有两个支撑板(10)。

5.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述机体(9)的顶部对称开设有两组滑槽(1),两组所述滑槽(1)的内部均滑动连接有滑块(2),所述滑块(2)的顶部与两个盖板(6)的底部为固定连接。

6.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述齿条(7)与齿轮(4)为啮合连接。

7.根据权利要求1所述的一种水泥搅拌机,其特征在于:所述机体(9)的底部固定连接有第一电机(11),所述第一电机(11)的输出端贯穿延伸至机体(9)的内部与转杆(12)的底部为固定连接。
