专利号: 2023223344484
申请人: 安徽祥丰电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

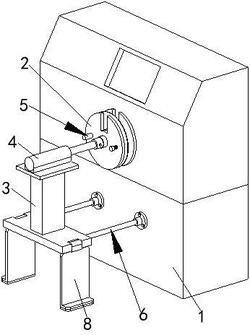

1.一种自动绕线计米机轴夹紧器,其特征在于,包括:

自动绕线计米机本体(1),所述自动绕线计米机本体(1)的缠线柱的一端设置有抵触盘(2),所述抵触盘(2)的一侧设置有架体(3),所述架体(3)的顶部固定安装有液压杆(4),还包括连接机构(5),所述连接机构(5)用于连接所述液压杆(4)的一端和所述抵触盘(2)的表面且使得述抵触盘(2)可以绕液压杆(4)一端为圆心转动;

安装机构(6),所述安装机构(6)用于将所述架体(3)安装于所述自动绕线计米机本体(1)的表面;

两个阻尼转轴(7)和两个抵触板(8),所述架体(3)的两端分别通过两个所述阻尼转轴(7)转动安装于两个所述抵触板(8)。

2.根据权利要求1所述的一种自动绕线计米机轴夹紧器,其特征在于,所述连接机构(5)包括连接管(501),所述抵触盘(2)的一端转动插接于所述连接管(501)的一端,所述液压杆(4)的一端滑动插接于所述连接管(501)的另一端,所述连接管(501)的表面螺纹插接有连接螺栓(502),所述连接螺栓(502)的表面螺纹插接于所述液压杆(4)的表面。

3.根据权利要求1所述的一种自动绕线计米机轴夹紧器,其特征在于,所述安装机构(6)包括两个分别固定安装于两个所述架体(3)表面的安装管(601),两个所述安装管(601)的表面均螺纹贯穿有若干个安装螺栓(602),若干个所述安装螺栓(602)的表面均螺纹插接于所述自动绕线计米机本体(1)的表面。

4.根据权利要求1所述的一种自动绕线计米机轴夹紧器,其特征在于,所述抵触盘(2)的表面开设有拿取槽。

5.根据权利要求1所述的一种自动绕线计米机轴夹紧器,其特征在于,所述自动绕线计米机本体(1)的缠线柱的表面滑动套接有调整环(9),还包括驱动机构(10),所述驱动机构(10)用于控制所述调整环(9)沿所述自动绕线计米机本体(1)的缠线柱的长度向移动。

6.根据权利要求5所述的一种自动绕线计米机轴夹紧器,其特征在于,所述驱动机构(10)包括螺纹插接于所述抵触盘(2)表面的驱动螺纹杆(1001),所述驱动螺纹杆(1001)的一端转动插接于所述调整环(9)的表面,所述抵触盘(2)的表面固定安装有插管(1002),所述插管(1002)滑动插接于所述抵触盘(2)的表面且表面套接有空管(1003),所述空管(1003)的一端固定安装于所述抵触盘(2)的表面。
