专利号: 2023223317843
申请人: 河南综甲建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

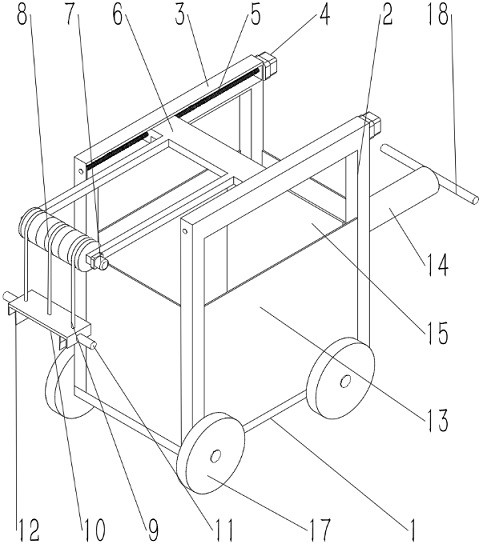

1.一种建筑施工墙砖转运装置,包括底座(1),其特征在于:所述底座(1)的上端前后两侧均固定连接有支架(2),两个所述支架(2)的上端均固定连接有导轨(3),两个所述导轨(3)的右端均安装有第一电机(4),两个所述第一电机(4)的输出轴贯穿导轨(3)并固定连接有第一丝杠(5),两个所述第一丝杠(5)的外壁螺纹连接有连接架(6),两个所述第一丝杠(5)的另一端与导轨(3)转动连接,所述连接架(6)的左端设置有绞轮机构,所述绞轮机构的下端设置有夹紧机构。

2.根据权利要求1所述的一种建筑施工墙砖转运装置,其特征在于:所述绞轮机构包括与连接架(6)前端面的左侧固定连接的第二电机(7),所述第二电机(7)的输出轴贯穿连接架(6)并且外壁固定连接有多个绞盘(8),多个所述绞盘(8)外壁均绕接有绞绳(9),多个所述绞绳(9)的下端与夹紧机构连接。

3.根据权利要求1所述的一种建筑施工墙砖转运装置,其特征在于:所述夹紧机构包括安装板(10),所述安装板(10)的前后两端均安装有第一推杆(11),两个所述第一推杆(11)的输出端均贯穿安装板(10)并固定连接有夹板(12)。

4.根据权利要求1所述的一种建筑施工墙砖转运装置,其特征在于:所述底座(1)的上端面固定连接有箱体(13),所述箱体(13)的右端安装有第二推杆(14),所述第二推杆(14)的输出轴贯穿箱体(13)并固定连接有推板(15)。

5.根据权利要求3所述的一种建筑施工墙砖转运装置,其特征在于:所述夹板(12)的下端开设有坡面(16)。

6.根据权利要求1所述的一种建筑施工墙砖转运装置,其特征在于:所述底座(1)的前后两端均安装有两个左右分布的车轮(17)。

7.根据权利要求4所述的一种建筑施工墙砖转运装置,其特征在于:所述第二推杆(14)的右端固定连接有推把(18)。
