专利号: 2023222649451
申请人: 弗勒伯特电子(江苏)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

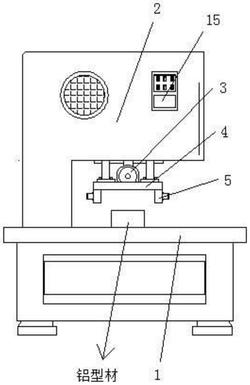

1.一种切割机的夹紧机构,包括切割台(1)和固定安装在切割台(1)上的L形机架(2),L形机架(2)的底侧设置有切割组件(3),位于切割组件(3)前侧的L形机架(2)底部还设置有压紧组件;其特征在于,所述压紧组件,包括活动设于L形机架(2)下侧的压紧块(4),压紧块(4)的底部两侧还均固定安装有侧向夹紧装置(5);

所述L形机架(2)的内部设有安装腔(201),安装腔(201)内活动安装有升降板(13),升降板(13)的底部固定连接有升降杆(14),且升降杆(14)的底端活动贯穿至L形机架(2)的下侧并与压紧块(4)固定连接;

所述升降板(13)的顶部滑动安装有两个下滑座(12),两个下滑座(12)上分别转动连接有联动架(11),且两个联动架(11)交叉转动连接;两个联动架(11)的顶端还分别转动连接有上滑座(10),上滑座(10)的顶部固定连接有活动架(9);安装腔(201)的顶部内壁上设有横槽(202),且活动架(9)活动安装于横槽(202)内,横槽(202)内转动安装有横向设置的螺杆(7),且螺杆(7)贯穿于两个活动架(9)并与两个活动架(9)通过螺纹连接;位于横槽(202)左侧的L形机架(2)上还设有电机腔(203),电机腔(203)内固定安装有电机(6),且螺杆(7)的左端转动贯穿至电机腔(203)内并与电机(6)的输出端固定连接。

2.根据权利要求1所述的一种切割机的夹紧机构,其特征在于,两个活动架(9)上分别固定套接有螺纹管(8),且螺杆(7)分别与两个螺纹管(8)螺纹连接。

3.根据权利要求1所述的一种切割机的夹紧机构,其特征在于,所述螺杆(7)上对称设置有外螺纹(701),且螺杆(7)上的两个外螺纹(701)的螺纹方向相反设置。

4.根据权利要求1所述的一种切割机的夹紧机构,其特征在于,所述侧向夹紧装置(5),包括设于侧向夹紧装置(5)内侧的收纳槽(500),收纳槽(500)内活动设有侧向夹块(502),收纳槽(500)的外侧内壁上固定套接有电动缸(501),且电动缸(501)的输出端与侧向夹块(502)固定连接。

5.根据权利要求1所述的一种切割机的夹紧机构,其特征在于,所述下滑座(12)的底部设置有第一滑块,安装腔(201)的底侧内壁上设有第一滑槽,且第一滑块沿水平方向滑动安装于第一滑槽内;活动架(9)的顶端设置有第二滑块,横槽(202)的顶部内壁上设有第二滑槽,且第二滑块滑动安装于第二滑槽内。

6.根据权利要求1所述的一种切割机的夹紧机构,其特征在于,所述L形机架(2)的前侧还设置有控制器(15),控制器(15)分别与电机(6)、电动缸(501)电性控制连接。
