专利号: 2023222262561
申请人: 徐州工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

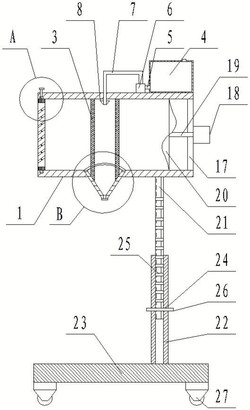

1.一种煤矿通风调节装置,其特征在于,包括:

圆筒壳体(1),所述圆筒壳体(1)底面固接有高度调整机构,所述高度调整机构底面固接有移动机构,所述圆筒壳体(1)内腔一端设置有吹风机构,所述圆筒壳体(1)内腔另一端设置有风向调整机构;

过滤机构,所述过滤机构包括锥形池(2),所述锥形池(2)连通设置在所述圆筒壳体(1)底面,所述圆筒壳体(1)内腔设置有两过滤板(3),两所述过滤板(3)朝向所述锥形池(2)的一侧和所述锥形池(2)池壁形状相适配;

清理机构,所述清理机构包括水箱(4),所述水箱(4)固接在所述圆筒壳体(1)顶面,所述水箱(4)通过第一管路(5)连通有水泵(6)的进水端,所述水泵(6)的出水端通过第二管路(7)贯穿所述圆筒壳体(1)顶面并连通有两喷头(8),两所述喷头(8)出水口分别朝向两所述过滤板(3),所述锥形池(2)底面螺纹连接有放水塞(9)。

2.根据权利要求1所述的一种煤矿通风调节装置,其特征在于:所述风向调整机构包括固定环(10),所述固定环(10)周向外侧壁上固接有转环(11)的内壁,所述圆筒壳体(1)一端部内腔中开设有环形槽(12),所述转环(11)和所述环形槽(12)滑动接触,所述圆筒壳体(1)外壁开设有螺纹孔(13),所述螺纹孔(13)螺纹连接有固定块(14),所述固定块(14)和所述环形槽(12)相接触,所述固定环(10)内腔中设置有风向组件。

3.根据权利要求2所述的一种煤矿通风调节装置,其特征在于:所述风向组件包括若干调整叶片(15),若干所述调整叶片(15)两端分别通过连杆(16)固接在所述固定环(10)内壁上,若干所述调整叶片(15)相较于所述固定环(10)轴线方向倾斜设置。

4.根据权利要求3所述的一种煤矿通风调节装置,其特征在于:所述吹风机构包括固定架(17),所述固定架(17)固接在所述圆筒壳体(1)内腔远离所述固定环(10)的一侧,所述固定架(17)侧壁中心位置处固接有电机(18),所述电机(18)的输出端固接有转杆(19)的一端,所述转杆(19)的另一端贯穿所述固定架(17)并固接有扇叶(20)。

5.根据权利要求4所述的一种煤矿通风调节装置,其特征在于:所述高度调整机构包括抬升杆(21),所述抬升杆(21)的一端固接在所述圆筒壳体(1)底面,所述抬升杆(21)的另一端贯穿延伸筒(22)的一端,所述延伸筒(22)的另一端固接在底板(23)上,所述底板(23)下方设置有移动机构,所述延伸筒(22)和所述抬升杆(21)之间通过固定组件固定。

6.根据权利要求5所述的一种煤矿通风调节装置,其特征在于:所述固定组件包括开设在所述延伸筒(22)侧壁上的第一通孔(24),所述抬升杆(21)侧壁开设有若干第二通孔(25),所述第一通孔(24)和任一所述第二通孔(25)相适配,所述第一通孔(24)和一所述第二通孔(25)中贯穿设置有插杆(26)。

7.根据权利要求5所述的一种煤矿通风调节装置,其特征在于:所述移动机构包括所述底板(23)底面四角位置转动连接的万向轮(27)。
