专利号: 2023222229347
申请人: 广西仓源智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

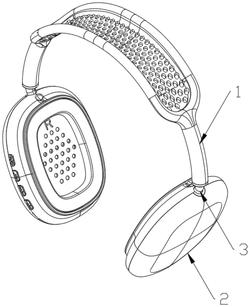

1.一种便于组装的头戴式耳机,包括弧形头带(1),所述弧形头带(1)的两端均通过弧形连接件(3)连接有耳机(2),其特征在于:所述弧形连接件(3)的底端均设置有锥形连接头(302),所述耳机(2)包括主壳体(201),所述主壳体(201)的顶端设置有连接孔(203),且所述锥形连接头(302)分别卡接在连接孔(203)内;所述弧形连接件(3)的内弧面设置有走线槽(301),且所述弧形连接件(3)的顶端在靠近走线槽(301)的两侧均设置有限位块一(304),所述弧形连接件(3)的顶端外弧面上设置有限位块二(305);所述弧形头带(1)的两端均设置有容纳弧形连接件(3)的安装孔(101),所述安装孔(101)的内部设置有与限位块二(305)滑动卡合的滑槽;所述安装孔(101)的开口处均安装有限位塞(4),且所述限位塞(4)的中心处设置有供弧形连接件(3)进出的通孔。

2.如权利要求1所述便于组装的头戴式耳机,其特征在于:所述锥形连接头(302)的底端设置有通槽,所述锥形连接头(302)的顶端设置有连接槽(306);所述连接孔(203)的底端设置有与连接槽(306)卡合的限制环(205)。

3.如权利要求2所述便于组装的头戴式耳机,其特征在于:所述连接槽(306)在靠近走线槽(301)的两侧顶部均设置有限制槽(303),所述限制环(205)的顶部设置有限制块(204),且所述限制块(204)能与限制槽(303)限位卡合。

4.如权利要求1所述便于组装的头戴式耳机,其特征在于:所述限位塞(4)的顶端外侧设置有凸缘,且所述安装孔(101)的内部设置有与凸缘连接的环形槽。

5.如权利要求1所述便于组装的头戴式耳机,其特征在于:所述走线槽(301)的内部设置有多组用于卡紧线束的凸块。

6.如权利要求1所述便于组装的头戴式耳机,其特征在于:所述弧形头带(1)和弧形连接件(3)均为一体注塑成型的塑料件。

7.如权利要求1所述便于组装的头戴式耳机,其特征在于:所述主壳体(201)的一侧通过紧固件连接有盖体(202)。
