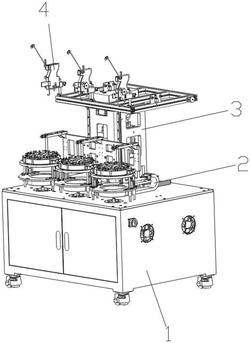

1.三工位励磁定子绕线机送丝组件,包括机架(1),其特征在于:
所述机架(1)连接有用于将绕线机送丝组件调节至合适位置的水平移动组件(2);
所述水平移动组件(2)连接有用于竖直移动绕线机送丝组件的竖直移动组件(3);
所述竖直移动组件(3)连接有用于供丝、送丝和协助绕丝的三组所述送丝组件(4);
所述送丝组件(4)包括供丝组件(41)、固定送丝组件(42)和移动送丝组件(43);供丝组件(41)、固定送丝组件(42)和移动送丝组件(43)均与竖直移动组件(3)固定连接。
2.根据权利要求1所述的三工位励磁定子绕线机送丝组件,其特征在于,所述机架(1)包括载具(11)、万向轮(12)和散热扇(13);三组所述载具(11)与机架(1)的顶端固定连接,若干组所述万向轮(12)与机架(1)的底端固定连接,若干组所述散热扇(13)与机架(1)的两侧固定连接。
3.根据权利要求2所述的三工位励磁定子绕线机送丝组件,其特征在于,所述水平移动组件(2)包括第一电机(21)、第一传送带(22)、导轨(23)、横向承重板(24)、调节螺纹杆(25)和引导皮带(26);竖向承重板(27)与机架(1)内壁底端固定连接,第一电机(21)与竖向承重板(27)的一端固定连接,第一电机(21)的输出轴与第一传送带(22)的一个转动轮固定连接,第一传送带(22)的另一个转动轮与调节螺纹杆(25)的一端固定连接,调节螺纹杆(25)通过轴承板与横向承重板(24)的底端固定连接,第一传送带(22)通过轴承与竖向承重板(27)的另一端固定连接,横向承重板(24)的底端通过带有螺纹套的连接块与调节螺纹杆(25)螺纹连接,横向承重板(24)的底端两侧分别与一组所述导轨(23)通过滑块滑动连接,导轨(23)的长度方向与调节螺纹杆(25)长度方向一致,且调节螺纹杆(25)的一端朝向载具(11),引导皮带(26)的两端分别与横向承重板(24)和机架(1)的顶端固定连接,横向承重板(24)的顶端与竖直移动组件(3)连接。
4.根据权利要求3所述的三工位励磁定子绕线机送丝组件,其特征在于,所述竖直移动组件(3)包括支撑架(31)、第二电机(32)、第二传送带(33)、升降螺纹杆(34)和连接板(35);
第二电机(32)与支撑架(31)的顶端固定连接,第二电机(32)的输出轴与第二传送带(33)的一个转动轮固定连接,第二传送带(33)的另一个转动轮与升降螺纹杆(34)的一端固定连接,升降螺纹杆(34)的两端通过轴承与支撑架(31)的顶端和底端固定连接,连接板(35)靠近第二电机(32)的一端带有螺纹套,连接板(35)通过螺纹套与升降螺纹杆(34)螺纹连接,支撑架(31)的底端与横向承重板(24)的顶端固定连接。
5.根据权利要求4所述的三工位励磁定子绕线机送丝组件,其特征在于,支撑架(31)和调节螺纹杆(25)均与送丝组件(4)连接。
6.根据权利要求5所述的三工位励磁定子绕线机送丝组件,其特征在于,所述供丝组件(41)包括连接架(411)和绕丝架(412);两组所述绕丝架(412)与连接架(411)的侧端固定连接,一组所述绕丝架(412)与支撑架(31)的顶端固定连接,绕丝架(412)上连接有两组绕线圈。
7.根据权利要求6所述的三工位励磁定子绕线机送丝组件,其特征在于,三组所述绕丝架(412)分别与三组所述载具(11)一一对应。
8.根据权利要求7所述的三工位励磁定子绕线机送丝组件,其特征在于,连接架(411)的底端与支撑架(31)的顶端固定连接。
9.根据权利要求6‑8任一所述的三工位励磁定子绕线机送丝组件,其特征在于,所述固定送丝组件(42)包括Z形架(421)、可调支撑柱(422)、调节轴(423)、L形拉直棍(424)、第一引导轮(425)、第二引导轮(426)、第三引导轮(427)、第四引导轮(428)和缓冲轮(429);可调支撑柱(422)的底端与连接架(411)靠近载具(11)的顶端固定连接,可调支撑柱(422)的侧端穿过Z形架(421)的开槽与Z形架(421)接触连接,调节轴(423)与Z形架(421)靠近支撑架(31)的一端螺纹连接,调节轴(423)穿过Z形架(421)与可调支撑柱(422)接触连接,L形拉直棍(424)的一端与Z形架(421)的底端固定连接,L形拉直棍(424)的另一端朝向Z形架(421)的一个侧端,第一引导轮(425)、第二引导轮(426)和第三引导轮(427)均与Z形架(421)的同一侧通过轴承固定连接,第一引导轮(425)、第二引导轮(426)和第三引导轮(427)呈三角形,第二引导轮(426)位于中部且半径最大,缓冲轮(429)的内部有一组涡状轮,涡状轮的中心轴与Z形架(421)的一侧固定连接,涡状轮的另一端与缓冲轮(429)的内壁固定连接,第四引导轮(428)通过连接杆与缓冲轮(429)的外壁固定连接,且第四引导轮(428)和缓冲轮(429)均与L形拉直棍(424)同侧。
10.根据权利要求9所述的三工位励磁定子绕线机送丝组件,其特征在于,所述移动送丝组件(43)包括水平连接杆(431)、竖直连接杆(432)、第五引导轮(433)、第六引导轮(434)和穿丝杆(435);水平连接杆(431)的一端与连接板(35)靠近载具(11)的一端固定连接,第五引导轮(433)与竖直连接杆(432)的另一端通过轴承固定连接,竖直连接杆(432)的顶端与水平连接杆(431)靠近第五引导轮(433)的底端固定连接,第六引导轮(434)通过轴承与竖直连接杆(432)朝向载具(11)的底端固定连接,穿丝杆(435)的外壁与竖直连接杆(432)的底端内壁固定连接,穿丝杆(435)沿穿丝杆(435)长度方向开设有贯通的开槽。
