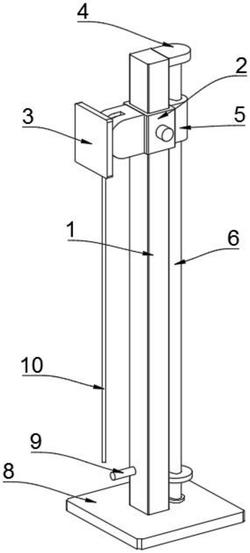

1.可调节的天线支撑结构,包括立柱(1),所述立柱(1)底端固定设有底座(8),其特征在于:所述立柱(1)外端套设有滑座(2),所述滑座(2)上安装有安装组件(3);
所述安装组件(3)包括固定设在滑座(2)外端的箱体(301),所述箱体(301)内部设有调节轴(306),所述调节轴(306)两端均与箱体(301)内壁通过轴承活动连接,所述调节轴(306)一端延伸至箱体(301)一侧并固定设有固定轮(305);
所述固定轮(305)外端固定设有拉力绳(10)且拉力绳(10)缠绕在固定轮(305)外端,所述拉力绳(10)一端延伸至安装组件(3)底部,所述调节轴(306)外端固定设有连接臂(304),所述箱体(301)外端开设有调节槽(302),所述连接臂(304)一端通过调节槽(302)延伸至箱体(301)外部并固定设有固定板(303),天线安装在固定板(303)上。
2.根据权利要求1所述的可调节的天线支撑结构,其特征在于:所述固定轮(305)外端开设有环形槽,所述拉力绳(10)设在固定轮(305)上的环形槽处,所述立柱(1)外端固定设有用于固定拉力绳(10)一端的固定杆(9),所述固定杆(9)设在安装组件(3)底部;
所述调节轴(306)另一端固定设有发条弹簧(307),所述发条弹簧(307)两端分别与箱体(301)内壁和调节轴(306)外端固定连接。
3.根据权利要求1所述的可调节的天线支撑结构,其特征在于:所述拉力绳(10)包括多根抗拉纤维束(1002)和多根弹性纤维束(1003),所述拉力绳(10)还包括橡胶套(1001),所述抗拉纤维束(1002)和弹性纤维束(1003)设在橡胶套(1001)内部。
4.根据权利要求1所述的可调节的天线支撑结构,其特征在于:所述立柱(1)后侧设有螺杆(6),所述螺杆(6)外端固定设有拨轮(7),所述螺杆(6)底端与底座(8)通过轴承活动连接,所述螺杆(6)顶端通过轴承安装有安装板(4),所述安装板(4)固定设在立柱(1)后侧;
所述螺杆(6)外端通过螺纹安装有调节座(5),所述调节座(5)固定设在滑座(2)后侧。
5.根据权利要求1所述的可调节的天线支撑结构,其特征在于:所述滑座(2)两侧均固定设有外管(11),所述外管(11)内部设有铁制的插杆(13),所述立柱(1)两侧均开设有插孔(12),所述插杆(13)一端延伸至插孔(12)内部。
6.根据权利要求5所述的可调节的天线支撑结构,其特征在于:所述插杆(13)另一端固定设有弹簧(14),所述弹簧(14)一端与外管(11)内壁固定连接,所述外管(11)内壁上固定设有电磁铁(15)。
