专利号: 2023221568705
申请人: 合肥智兵科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

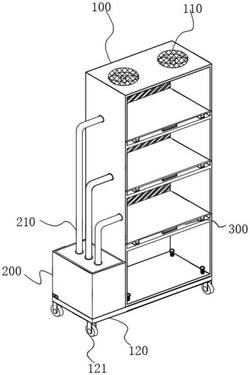

1.一种方便模块化更换的服务器装置,包括:机柜本体(100)、承托组件(300)、底板(120)、门板(400),其特征在于,所述机柜本体(100)的下侧表面通过螺钉固定有底板(120),所述底板(120)的下侧表面的四个拐角处分别安装有一个万向轮(121),所述底板(120)的上侧表面安装有电池组(200),所述机柜本体(100)的内部设置有容纳腔;

所述机柜本体(100)的内部安装有多个承托组件(300),所述承托组件(300)包括承托板一(310)、承托板二(320),所述承托板一(310)的下侧表面安装有滑块(311),所述承托板二(320)的上侧表面安装有滑槽(321),所述承托板二(320)通过滑块(311)滑动安装在滑槽(321)内部;

所述机柜本体(100)的上侧表面安装有散热风扇(110),所述机柜本体(100)的前侧表面设置有方形开口,所述机柜本体(100)的前侧表面右侧本体铰接有门板(400),所述门板(400)的前侧表面设置有散热格栅(420)以及透视窗(410)。

2.如权利要求1所述的一种方便模块化更换的服务器装置,其特征在于:所述底板(120)的宽度与机柜本体(100)和电池组(200)的宽度相同,所述底板(120)的长度与电池组(200)和机柜本体(100)组合的长度相同,所述万向轮(121)为一种带自锁型的万向轮(121),所述电池组(200)设置在底板(120)的上侧表面左半部分,所述机柜本体(100)通过螺钉固定在底板(120)上侧表面的右半部分。

3.如权利要求2所述的一种方便模块化更换的服务器装置,其特征在于:所述电池组(200)为锂电池,所述电池组(200)的上表面均匀的安装有多个导线(210),所述导线(210)与电池组(200)电性相连接,所述导线(210)远离电池组(200)的一端与机柜本体(100)的左侧表面相连接,所述机柜本体(100)的上侧表面均匀的安装有两个散热风扇(110),两个所述散热风扇(110)均通过电线与电源电性相连接。

4.如权利要求3所述的一种方便模块化更换的服务器装置,其特征在于:所述门板(400)的长度、宽度与机柜本体(100)的前侧表面的长度、宽度相同,所述门板(400)的前侧表面上半部分中心设置有透视窗(410),所述透视窗(410)的材质为透明亚克力板,所述门板(400)的前侧表面下半部分设置有散热格栅(420),所述散热格栅(420)与机柜本体(100)内部相通连接。

5.如权利要求4所述的一种方便模块化更换的服务器装置,其特征在于:多个所述承托组件(300)结构均相同,每个所述承托组件(300)之间设置有间隙,所述承托板一(310)的下侧表面前侧边缘中心安装有把手(312),所述承托板一(310)下侧表面左半部分以及右半部分分别一体形成有一个滑块(311)。

6.如权利要求5所述的一种方便模块化更换的服务器装置,其特征在于:所述承托板一(310)的长度大于承托板二(320)的长度,所述承托板一(310)的宽度与承托板一(310)的宽度相同,所述承托板二(320)的上侧表面左半部分以及右半部分分别一体形成有滑槽(321),所述滑块(311)与滑槽(321)相对齐,所述承托板一(310)通过滑块(311)滑动安装在承托板二(320)上侧表面的滑块(311)内部,每个所述承托板一(310)的上侧表面均放置有服务器模块。
