专利号: 202322068616X
申请人: 杭州赛杭建筑模型设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

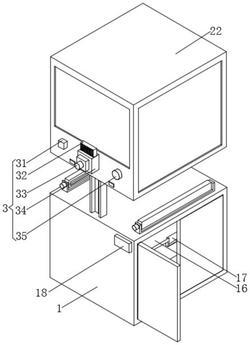

1.一种建筑模型展示设备,其特征在于:包括柜体(1)和展示板(5);

柜体(1):顶面的左右两侧均固定有支架(4),所述支架(4)的内侧面均匀开设有固定孔,所述展示板(5)的左右两侧面均设有滑架(6),所述滑架(6)与支架(4)的外侧滑动连接,所述展示板(5)顶面的左右两侧均固定有连接板(7),所述连接板(7)中部的螺孔与螺杆(8)螺纹连接,所述连接板(7)内侧面的两端均安装有弹簧(9),所述弹簧(9)的内侧端与夹板(10)外侧面的一端连接,所述支架(4)的内部设有防护单元(2);

其中:还包括控制器(18),所述控制器(18)设在柜体(1)的左侧面,所述控制器(18)的输入端电连接外部电源的输出端。

2.根据权利要求1所述的一种建筑模型展示设备,其特征在于:所述防护单元(2)包含透明窗(21)、防护壳(22)、支撑板(23)、弹性凸块(24)和直线电机(25),所述直线电机(25)安装在支架(4)的内部,所述直线电机(25)动子座的外侧面固定有支撑板(23),所述支撑板(23)外侧面的两端均设有弹性凸块(24),所述弹性凸块(24)与防护壳(22)侧面的锁固孔对应卡接,所述防护壳(22)的表面安装有透明窗(21),所述防护壳(22)的侧面设有除湿单元(3),所述直线电机(25)的输入端电连接控制器(18)的输出端。

3.根据权利要求2所述的一种建筑模型展示设备,其特征在于:所述除湿单元(3)包含温度传感器(31)、药剂盒(32)、负压风机(33)、外壳(34)和湿度传感器(35),所述外壳(34)有两个且分别固定在防护壳(22)左右两侧面的底端,所述外壳(34)的外侧面安装有负压风机(33),所述外壳(34)顶面的通槽内插接有药剂盒(32),所述温度传感器(31)安装在防护壳(22)左侧面的后端,所述湿度传感器(35)安装在防护壳(22)左侧面的前端,所述负压风机(33)的输入端电连接控制器(18)的输出端,所述温度传感器(31)和湿度传感器(35)的输出端电连接控制器(18)的输入端。

4.根据权利要求1所述的一种建筑模型展示设备,其特征在于:还包括固定座(11)、照明灯(12)和电机(13),所述固定座(11)有两个且分别固定在柜体(1)顶面的前后两侧,所述固定座(11)的内部转动连接有照明灯(12),所述固定座(11)的左侧面固定有电机(13),所述电机(13)的输出轴与照明灯(12)的左侧端连接,所述照明灯(12)和电机(13)的输入端电连接控制器(18)的输出端。

5.根据权利要求1所述的一种建筑模型展示设备,其特征在于:还包括防滑垫(14)和卡架(15),所述防滑垫(14)外侧面的两端均固定有卡架(15),所述卡架(15)与夹板(10)侧面的卡槽相卡接。

6.根据权利要求1所述的一种建筑模型展示设备,其特征在于:还包括隔板(16)和标识架(17),所述隔板(16)固定在柜体(1)的内部,所述隔板(16)的前侧面固定有标识架(17)。
