专利号: 202322047472X
申请人: 商洛学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

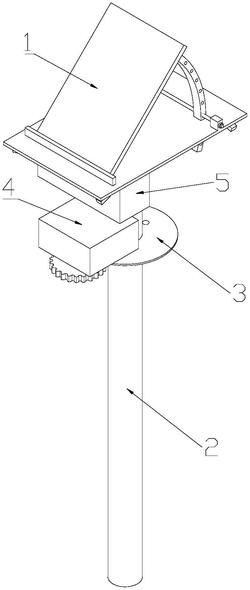

1.无人预警灭火系统,其特征在于:包括太阳能组件(1)、支撑柱(2)、调节单元、电路箱(5)、驱动箱(4)和监测端(7);

所述支撑柱(2)的外部连接有太阳能组件(1)、调节单元、电路箱(5)和驱动箱(4),支撑柱(2)的内部设有上水管(21),所述上水管(21)连通于管网;

所述太阳能组件(1)包括太阳能板(11)、接线盒和蓄电池,所述太阳能板(11)连接于支撑柱(2)的顶部,太阳能板(11)通过接线盒与蓄电池连接,所述接线盒与蓄电池均设于电路箱(5)内,所述电路箱(5)内还设有处理端,所述处理端包括视频处理模块和传感器处理模块,处理端通过无线通讯模块与服务器通信连接;

所述调节单元连接有喷头(66),调节单元包括水平转动组件(3)和竖直转动组件(6),调节单元用于带动喷头(66)转动;

所述驱动箱(4)内设有增压泵,所述增压泵的一端与上水管(21)连通,增压泵的另一端通过软管与喷头(66)连通;

所述监测端(7)包括红外摄像头和红外火灾探测器,所述监测端(7)与处理端电连接。

2.根据权利要求1所述的无人预警灭火系统,其特征在于:所述太阳能组件(1)还包括支撑杆(12)、支撑板(13)、挡条(14)、支撑座(15)和限位杆(16);

所述支撑板(13)连接于支撑柱(2)的顶部,支撑板(13)设有调节孔,支撑板(13)的下侧连接有监测端(7),支撑板(13)的上侧连接有挡条(14)和支撑座(15);

所述太阳能板(11)连接有支撑杆(12),所述支撑杆(12)呈弧形结构,支撑杆(12)穿过调节孔,支撑杆(12)设有多个支撑孔;

所述支撑座(15)设有固定孔,所述限位杆(16)穿过固定孔和支撑孔对支撑杆(12)进行支撑。

3.根据权利要求2所述的无人预警灭火系统,其特征在于:所述限位杆(16)的两端连接有螺栓。

4.根据权利要求1所述的无人预警灭火系统,其特征在于:所述支撑柱(2)连接有支撑环(22),所述水平转动组件(3)包括水平电机、第一主动齿轮(32)和第一从动齿轮(31),所述水平电机设于驱动箱(4)内,水平电机连接有第一主动齿轮(32),所述第一从动齿轮(31)设有连通孔(34)和安装孔(35),第一从动齿轮(31)通过安装孔(35)套接于支撑柱(2),第一从动齿轮(31)搭接于支撑环(22)。

5.根据权利要求4所述的无人预警灭火系统,其特征在于:所述第一从动齿轮(31)连接有挡板(33),所述挡板(33)的直径大于第一从动齿轮(31)的外径,挡板(33)连接于第一从动齿轮(31)远离支撑环(22)的一侧。

6.根据权利要求4所述的无人预警灭火系统,其特征在于:所述竖直转动组件(6)包括固定架(61)、竖直电机(62)、第二主动齿轮(63)、第二从动齿轮(64)和转动轴(65),所述固定架(61)连接于第一从动齿轮(31),固定架(61)连接有竖直电机(62)和转动轴(65),所述竖直电机(62)连接有第二主动齿轮(63),所述转动轴(65)固定连接有喷头(66)和第二从动齿轮(64),所述第二主动齿轮(63)与第二从动齿轮(64)相啮合。

7.根据权利要求1所述的无人预警灭火系统,其特征在于:所述监测端(7)包括多个红外摄像头和多个红外火灾探测器;

所述处理端包括视频处理模块和传感器处理模块,所述红外摄像头与视频处理模块电连接,所述红外火灾探测器与传感器处理模块电连接;处理端通过无线通讯模块与服务器连接,服务器与终端无线连接;

灭火端包括RF收发器、灭火控制器、增压泵、水平电机和竖直电机(62),所述灭火控制器用于控制增压泵、水平电机和竖直电机(62),灭火控制器与RF收发器电连接,RF收发器通过无线通讯模块与服务器通信连接。
