专利号: 2023219990258
申请人: 江苏华江祥瑞现代建筑发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

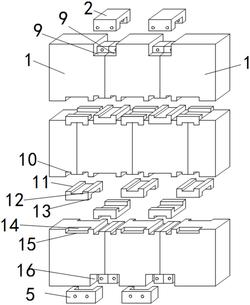

1.一种高强度拼接混凝土墙板,其特征在于:包括多个墙板,多个墙板沿水平方向和竖直方向进行拼接,所述墙板沿水平方向拼接的一端为第一拼接端,所述墙板沿竖直方向拼接的一端为第二拼接端,上层墙板的第一拼接端与下层墙板的第一拼接端交错布置;相邻的上层墙板和下层墙板之间设有第一金属连接件,第一金属连接件的一面设有第一连接结构,第一金属连接件相对的另一面设有第二连接结构,所述第一连接结构连接沿水平方向相邻的两个墙板,第二连接结构连接沿竖直方向相邻的墙板。

2.根据权利要求1所述的高强度拼接混凝土墙板,其特征在于:所述墙板第二拼接端的两端分别设有第一安装槽,第一安装槽沿墙板的宽度方向延伸,相邻两个墙板的第一安装槽形成第一U型槽,第一连接结构设有能够同时插入第一U型槽的第一安装块,第一安装块与第一U型槽相适配,所述第一安装块沿第一金属连接件的长度方向延伸。

3.根据权利要求2所述的高强度拼接混凝土墙板,其特征在于:所述第二连接结构包括两个第二安装块,每个第二安装块沿第一金属连接件的宽度方向延伸,两个第二安装块之间形成第二U型槽,所述墙板第二拼接端的中部设有两个第二安装槽,两个第二安装槽之间形成凸台,所述第二安装块插装第二安装槽,凸台插装第二U型槽。

4.根据权利要求1所述的高强度拼接混凝土墙板,其特征在于:所述墙板之间设有上金属连接件,上金属连接件位于最上层墙板的第一拼接端之间,所述上金属连接件包括U型的上安装块,所述墙板第一拼接端的上端设有上安装槽,上安装块同时插入相邻墙板之间的上安装槽内,所述上安装块从墙板的上方插入上安装槽,所述上安装块与墙板之间通过上紧固件锁紧。

5.根据权利要求1所述的高强度拼接混凝土墙板,其特征在于:所述墙板之间设有下金属连接件,下金属连接件位于最下层墙板的第一拼接端之间,所述下金属连接件包括U型的下安装块,所述墙板第一拼接端的下端设有下安装槽,下安装块同时插入相邻墙板之间的下安装槽内,所述下安装块从墙板的前侧插装下安装槽,所述下安装块与墙板之间通过下紧固件锁紧。

6.根据权利要求1所述的高强度拼接混凝土墙板,其特征在于:所述墙板的内部设有方钢。

7.根据权利要求1‑6中任一项所述的高强度拼接混凝土墙板,其特征在于:所述第一金属连接件、上金属连接件、下金属连接件均由钢材质制成。
