专利号: 2023219386376
申请人: 福建祝融科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

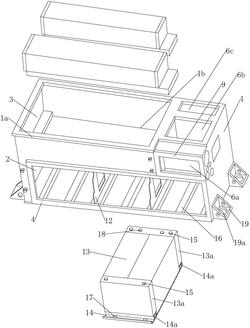

1.一种防爆电池箱,其特征在于,包括箱体(1)、设于箱体(1)底部的纵槽(2)、设于箱体(1)顶部的横槽(3)、用于盖合纵槽(2)的下盖板(4)以及用于盖合横槽(3)的上盖板(5),所述纵槽(2)宽度空间大于横槽(3)的宽度空间,所述箱体(1)位于纵槽(2)一侧设有电器仓(6),所述箱体(1)顶部前端设有外翻边线法兰(1a),所述下盖板(4)上设有多个与箱体(1)可拆卸连接的第一紧固件(7),所述第一紧固件(7)与外翻边线法兰(1a)螺栓连接,所述上盖板(5)上设有多个与箱体(1)顶面可拆卸连接的第二紧固件(8)。

2.根据权利要求1所述的一种防爆电池箱,其特征在于:所述电器仓(6)包括接线仓(6a)、控制仓(6b)以及电路仓(6c),所述接线仓(6a)前端面处可转动连接设有前盖板(9),所述前盖板(9)与箱体(1)连接处设有第三紧固件(10)。

3.根据权利要求2所述的一种防爆电池箱,其特征在于:所述上盖板(5)横向一侧延伸至控制仓(6b)顶面,所述电路仓(6c)顶面可拆卸连接设有拆卸板(11)。

4.根据权利要求1所述的一种防爆电池箱,其特征在于:所述箱体(1)内设有多个隔板(12),所述隔板(12)之间设有电源模组(13),所述电源模组(13)底面设有底板(14),所述电源模组(13)边缘四角处设有连接部(13a),所述底板(14)上设有用于支撑连接部(13a)的凸起部(14a),所述电源模组(13)上设有用于穿过连接部(13a)与凸起部(14a)锁紧连接的第四紧固件(15),所述箱体(1)内设有安装板(16),所述底板(14)前端设有与安装板(16)锁紧连接的第五紧固件(17),所述电源模组(13)后端设有用于穿过连接部(13a)和凸起部(14a)与安装板(16)锁紧连接的第六紧固件(18),所述箱体(1)位于纵槽(2)和横槽(3)之间设有用于第六紧固件(18)穿过的避让槽(1b)。

5.根据权利要求4所述的一种防爆电池箱,其特征在于:所述箱体(1)横向两侧设有三角块(19),所述三角块(19)前后两侧和底面设有安装孔(19a)。
