专利号: 2023219275852
申请人: 厦门市君宝儿童用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

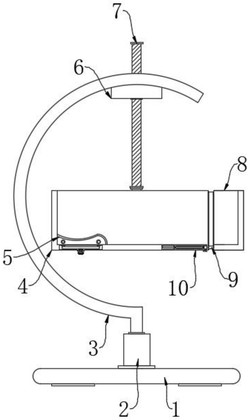

1.一种旋转式婴儿摇椅,包括底座(1)和伺服电机(2),其特征在于:所述底座(1)顶部的中心处安装有伺服电机(2),所述伺服电机(2)输出轴上固定安装有吊架(3),所述吊架(3)顶部的两端之间设置有横板(6),所述横板(6)内部的两端分别设置有空腔(12),所述空腔(12)内部的一侧活动安装有空心齿轮(13),所述空腔(12)内部的另一侧活动安装有传动齿轮(18),所述横板(6)顶部的两侧分别安装有驱动电机(11),所述空腔(12)与横板(6)之间的顶部与底部分别设置有螺纹槽(19),所述螺纹槽(19)与空心齿轮(13)之间纵向安装有丝杆(7),所述丝杆(7)的底部活动连接有套筒(17),所述吊架(3)的内部横向设置有摇椅主体(4),所述摇椅主体(4)的右侧设置有抽箱(8),所述摇椅主体(4)外部的两侧分别设置有移动块(15),所述移动块(15)与套筒(17)之间安装有铰接座(14),所述移动块(15)与摇椅主体(4)之间活动连接有第一螺栓(16)。

2.根据权利要求1所述的一种旋转式婴儿摇椅,其特征在于:所述空心齿轮(13)与传动齿轮(18)处于同一水平面,所述驱动电机(11)的输出轴与传动齿轮(18)固定相连。

3.根据权利要求1所述的一种旋转式婴儿摇椅,其特征在于:所述空心齿轮(13)内部的中心处设置有与丝杆(7)匹配的纹路,所述空心齿轮(13)、丝杆(7)及螺纹槽(19)呈同心圆排列。

4.根据权利要求1所述的一种旋转式婴儿摇椅,其特征在于:所述抽箱(8)左侧的两侧及底部之间固定焊接有连接框(9),所述摇椅主体(4)右侧内部的两侧及底部之间设置有活动腔室(10),所述活动腔室(10)内部左侧的两端分别固定焊接有导向杆(24),所述导向杆(24)的右侧固定连接有限位块(27),所述限位块(27)内部的顶端与底端分别活动镶嵌有滚珠(25),所述连接框(9)底部的两端分别横向设置有插槽(26),所述连接框(9)与摇椅主体(4)之间的底部两端分别活动连接有第二螺栓(28)。

5.根据权利要求4所述的一种旋转式婴儿摇椅,其特征在于:所述导向杆(24)嵌在插槽(26)中,所述连接框(9)可沿导向杆(24)外壁水平移动。

6.根据权利要求4所述的一种旋转式婴儿摇椅,其特征在于:所述滚珠(25)对称设置在限位块(27)内部的顶端与底端,所述滚珠(25)的外部贴合在插槽(26)内壁纸上。

7.根据权利要求1所述的一种旋转式婴儿摇椅,其特征在于:所述摇椅主体(4)内部底端的左侧设置有横槽(23),所述横槽(23)内部的两侧之间安装有分流管(21),所述摇椅主体(4)内部左下角的两端之间固定连接有气囊(5),所述气囊(5)后方的两侧分别设置有气孔(20),所述摇椅主体(4)外部的左下角安装有气泵(22)。

8.根据权利要求7所述的一种旋转式婴儿摇椅,其特征在于:所述气孔(20)与分流管(21)的顶部两侧相连通,所述气泵(22)与分流管(21)底部的中心处固定相连。
