专利号: 2023219207130
申请人: 张磊
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

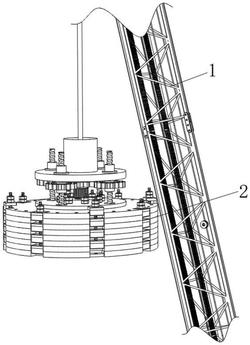

1.一种机场施工地基夯实设备,其特征在于,包括:

强夯机本体(1);

夯锤机构(2),用于对机场地基进行夯实的所述夯锤机构(2)设置于强夯机本体(1)的一侧;其中,

所述夯锤机构(2)包括重量调整组件(21)与清理组件(22),用于对夯锤吨位进行调整的所述重量调整组件(21)安装于强夯机本体(1)的一侧,而用于对夯锤进行清理的所述清理组件(22)安装于重量调整组件(21)的顶部。

2.根据权利要求1所述的一种机场施工地基夯实设备,其特征在于:所述重量调整组件(21)包括顶板(211),所述顶板(211)的顶部固定安装有安装板(212),所述安装板(212)的顶部设置有吊钩端部(213),所述顶板(211)的底部设置有多个配重片(214),且每个配重片(214)的四周均开设有凹槽(215),所述凹槽(215)的内侧壁通过转轴转动安装有卡板(216),所述配重片(214)的四周且位于凹槽(215)之间开设有卡槽(217),所述卡板(216)与卡槽(217)卡接。

3.根据权利要求2所述的一种机场施工地基夯实设备,其特征在于:所述配重片(214)的顶部开设有通气孔(218),所述配重片(214)的顶与其顶部的四周均开设有安装孔(219),所述安装孔(219)的内腔贯穿安装有螺栓(2101),其中,螺栓(2101)位于配重片(214)顶部的一端贯穿顶板(211)并延伸至顶板(211)的顶部,所述螺栓(2101)表面的顶部螺纹连接有螺母(2102)。

4.根据权利要求3所述的一种机场施工地基夯实设备,其特征在于:所述清理组件(22)包括四个通过轴承贯穿安装于安装板(212)顶部四周的螺纹套(221),所述螺纹套(221)的内腔螺纹连接有螺杆(222),所述螺杆(222)的底端贯穿顶板(211)并延伸至通气孔(218)的内腔,所述螺杆(222)位于通气孔(218)内腔的一端固定安装有锥头(223),四个所述螺纹套(221)表面的底部均套设有从动齿轮(224)。

5.根据权利要求4所述的一种机场施工地基夯实设备,其特征在于:所述顶板(211)的顶部固定安装有伺服电机(225),所述伺服电机(225)的输出端固定安装有主动齿轮(226),所述主动齿轮(226)与四个从动齿轮(224)啮合连接。

6.根据权利要求5所述的一种机场施工地基夯实设备,其特征在于:所述配重片(214)的数量为多个,每两个所述配重片(214)之间以错位组合方式构成主体。
