专利号: 2023218649779
申请人: 徐强
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

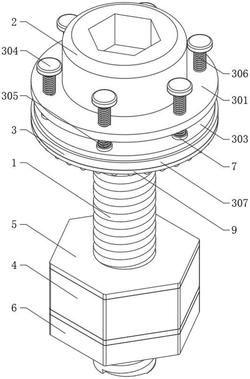

1.一种止逆螺栓结构,包括螺纹杆(1),其特征在于:所述螺纹杆(1)的顶端固定连接有六角拧块(2),所述螺纹杆(1)的外侧设置有防松止逆机构(3);

所述防松止逆机构(3)包括固定盘(301)和转动盘(303),所述转动盘(303)的下方设置有顶壳(307),所述转动盘(303)的上表面固定连接有三组滑杆(302),每组所述滑杆(302)的顶端均固定连接有两个限位盘(304),每组所述滑杆(302)的外表面分别套设有两个第一顶紧弹簧(305)和两个第二顶紧弹簧(306),所述转动盘(303)的底面固定连接有三组弧形滑块(308)。

2.根据权利要求1所述的一种止逆螺栓结构,其特征在于:所述固定盘(301)的内壁与螺纹杆(1)的外表面固定连接,所述固定盘(301)的上表面与六角拧块(2)的底面固定连接,每组所述滑杆(302)的外表面均与固定盘(301)的内部滑动连接,每个所述第一顶紧弹簧(305)的两端分别与固定盘(301)的底面和转动盘(303)的上表面相接触,每个所述第二顶紧弹簧(306)的两端分别与固定盘(301)的上表面和限位盘(304)的底面相接触,每组所述弧形滑块(308)的外表面均与顶壳(307)的内壁转动连接,所述螺纹杆(1)的外表面螺纹连接有紧固螺母(4),所述紧固螺母(4)的顶端和紧固螺母(4)的底端均固定连接有防滑垫(5)。

3.根据权利要求2所述的一种止逆螺栓结构,其特征在于:所述螺纹杆(1)的外表面螺纹连接有反向螺母(6),所述反向螺母(6)的顶端与其中一个防滑垫(5)的底面相接触。

4.根据权利要求1所述的一种止逆螺栓结构,其特征在于:所述转动盘(303)的上表面固定连接有三组第一限位环(7),每组所述第一限位环(7)的内壁均与第一顶紧弹簧(305)的外表面相接触。

5.根据权利要求1所述的一种止逆螺栓结构,其特征在于:每个所述限位盘(304)的底面均固定连接有第二限位环(8),每个所述第二限位环(8)的内壁均与第二顶紧弹簧(306)的外表面相接触。

6.根据权利要求1所述的一种止逆螺栓结构,其特征在于:所述顶壳(307)的底面固定连接有防滑圈(9),所述防滑圈(9)的底面固定连接有若干个相同的防滑凸柱(10)。
